ТИП КОНТУРА УПРАВЛЕНИЯ МОЖЕТ ПРИНИМАТЬ СЛЕДУЮЩИЕ ЗНАЧЕНИЯ:

«СО» – система отопления, поддержание температурного графика;
«ГВС» – система горячего водоснабжения, поддержание температуры горячей воды;
«ПН» – управление группой насосов без регулирующего клапана;
«ПП» – управление системой подпитки.

Система отопления. Поддержание температуры теплоносителя подачи в соответствии с погодным графиком Тп = f(Тнв) по 8 опорным точкам. Ограничение температуры обратного теплоносителя по заданному уровню. Снижение уставки температуры по недельному графику с учётом рабочих и выходных дней и до 10 исключительных дней. Управление группой до 4 насосов в режиме «основной + резервный», защита от «сухого хода», АВР и ротация насосов.

Система ГВС. Поддержание температуры горячей воды на заданном уровне. Приоритет ГВС с автоматической коррекцией задания при параллельной работе с контуром отопления. Снижение уставки в нерабочее время по недельному графику. Управление насосами – аналогично контуру отопления.

Управление насосами. Управление группой до 4 насосов без регулирующего клапана в трёх режимах: постоянная работа, работа по давлению, работа по уровню с наполнением или осушением резервуара. Защита от «сухого хода», АВР, ротация.

Подпитка. Управление до 4 клапанов подпитки и до 2 насосов подпитки. Работа по аналоговому датчику давления, по электроконтактному манометру (одноконтактному или двухконтактному) или по времени. Функция определения утечки теплоносителя с сигнализацией.

Регулирующие клапаны. В контурах отопления и ГВС поддерживаются трёхпозиционные и аналоговые приводы, обратная связь по положению – концевыми выключателями или аналоговым сигналом. В контуре подпитки – дискретные и трёхпозиционные клапаны с обратной связью по концевикам.

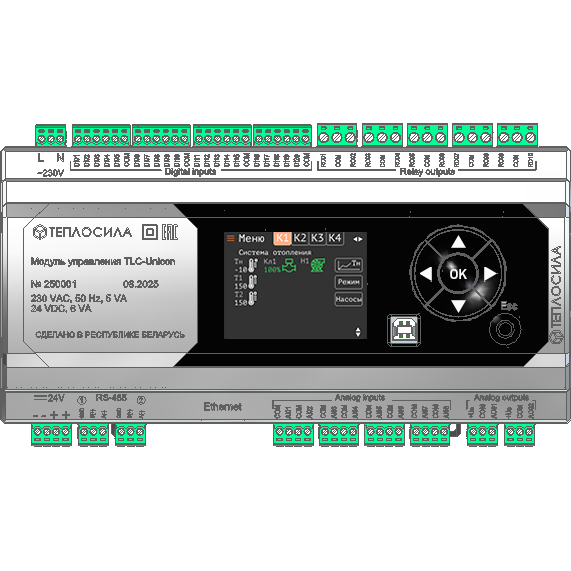

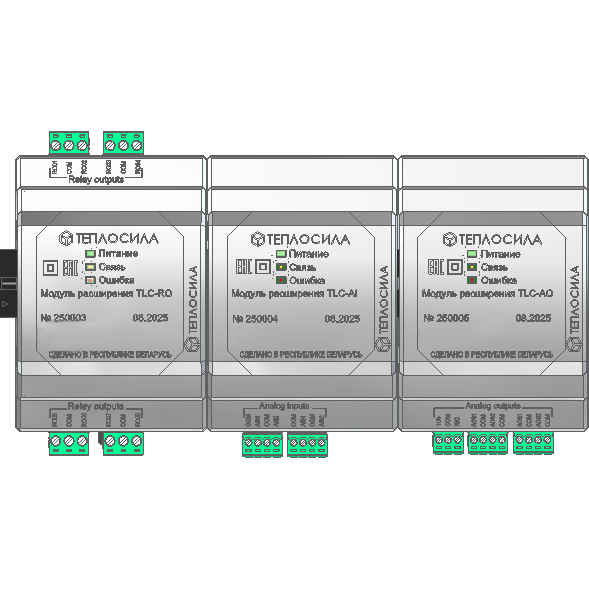

Модули расширения. К одному TLC-Unicon подключается до 3 модулей расширения: TLC-AI добавляет 4 аналоговых входа, TLC-AO – 4 аналоговых выхода, TLC-RO – 8 релейных выходов. Порядок расположения модулей на DIN-рейке определяет номера слотов, привязка входов и выходов к контурам выполняется в конфигураторе.

Архив и связь. Контроллер ведёт архив параметрических данных глубиной 1000 записей с периодом записи от 1 до 60 минут и общий журнал событий. Архив и журнал выгружаются в таблицу формата Excel. Данные передаются в верхний уровень по RS-485 (Modbus RTU / ASCII) и Ethernet (Modbus TCP).

Ниже приведены типовые схемы применения TLC-Unicon в тепловых пунктах и насосных станциях. Конкретный состав оборудования зависит от количества и типов контуров на объекте.

Подобрать контроллер и модули расширения под свою задачу можно в онлайн-подборе TLC-Unicon: задайте контуры управления, количество насосов и датчиков и сервис рассчитает загрузку каналов, покажет необходимый комплект.

Назначение клемм TLC-Unicon и модулей расширения приведено в Приложении В руководства по эксплуатации, схемы подключения – в Приложении Д.

Питание. Модуль подключается к сети через автоматический выключатель, выбранный с учётом суммарной мощности подключённых исполнительных механизмов. Кабель силовой в двойной изоляции, медные жилы сечением 0,75–1,5 мм². Модуль имеет двойную изоляцию – заземление корпуса не требуется. При питании 24 В постоянного тока необходимо соблюдать полярность согласно маркировке клемм.

Датчики температуры. К аналоговым входам подключаются термопреобразователи сопротивления Pt100, Pt500, Pt1000, а также датчики с токовым выходом 4-20 (0-20) мА или напряжением 0-10 В. Тип входа переключается джамперами на плате и задаётся в конфигураторе. Кабель двухпроводный, медные жилы 0,35–1,0 мм², рекомендуемая марка КМПВЭВ 2×0,5-0,75. Максимальная длина 100 м, суммарное сопротивление обоих проводников не более 20 Ом, расстояние от силовых кабелей не менее 0,1 м.

Датчики давления. К аналоговым входам подключаются датчики с токовым выходом 4-20 мА. Поддерживаются также дискретные датчики-реле давления: одноконтактный электроконтактный манометр (исполнение 1 по ГОСТ 2405-88), двухконтактный ЭКМ (исполнение 5) с естественным гистерезисом и датчики-реле ДР-Д. Тип датчика для каждого контура выбирается в конфигураторе.

Дискретные входы. Работают по принципу «сухого контакта». Активный уровень – замыкание или размыкание – настраивается для каждого входа индивидуально.

Насосы и клапаны. Насосы подключаются к сети через автоматические выключатели. Насосы мощностью более 300 В·А рекомендуется подключать через промежуточные магнитные пускатели или контакторы, контакты которых заводятся на релейные выходы. Клапаны с трёхпозиционным управлением подключаются к двум релейным выходам, клапаны с аналоговым управлением – к аналоговым выходам.

RS-485 и Ethernet. Рекомендуемые кабели RS-485: КВП-5е 1×2×0,52 внутри помещения, КВПП-5е 1×2×0,52 вне помещения. В сети более двух устройств или при длине кабеля свыше 100 м на концах линии устанавливается согласующий резистор 120 Ом. Порт Ethernet поддерживает статический и динамический (DHCP) IP-адрес.

Установка TLC-Unicon

Монтаж производится квалифицированным персоналом согласно проекту. TLC-Unicon устанавливается на DIN-рейку 35 мм в защитном корпусе или шкафу со степенью защиты, соответствующей условиям эксплуатации.

При наличии модулей расширения они устанавливаются рядом на той же рейке в произвольном порядке и соединяются с TLC-Unicon коннектером по внутренней шине. Порядок расположения модулей на рейке определяет номера слотов, под которыми они регистрируются в конфигураторе.

Настройка джамперов аналоговых каналов

Аналоговые входы AI01–AI08 оснащены двумя джамперами на канал: первый выбирает группу сигнала – термопреобразователь сопротивления Pt100/Pt500/Pt1000 либо датчик с выходом 4-20 (0-20) мА или 0-10 В; второй выбирает тип внутри группы – ток или напряжение. Заводская установка – термопреобразователь сопротивления. Аналоговые выходы AO01 и AO02 имеют по одному джамперу: 0-10 В или 4-20 (0-20) мА, заводская установка – 0-10 В. Конкретный диапазон токового выхода задаётся только в конфигураторе. Назначение джамперов по каналам приведено в Приложении Г руководства.

Изменение положения джамперов производится только при полностью обесточенном модуле.

Монтаж термодатчиков

Погружные датчики устанавливать так, чтобы активный элемент располагался на оси трубопровода или ниже. При монтаже под углом активный элемент направлять навстречу потоку. Монтаж выполнять через бобышку, вваренную в трубопровод, и гильзу.

Датчики наружного воздуха рекомендуется устанавливать на высоте около 2/3 общей высоты первого этажа, на северной теневой стороне здания, защищая от прямого солнечного излучения кожухом или козырьком. Не устанавливать рядом с источниками тепла: вентиляционными решётками, трубами отопления и т.д.

Настройка через конфигуратор

Программа-конфигуратор TLC-Unicon Configurator поставляется в составе дистрибутива на сайте производителя и не требует установки – достаточно распаковать архив и запустить исполняемый файл. В конфигураторе задаются типы контуров, регистрируются модули расширения, выполняется привязка входов и выходов к контурам, настраиваются параметры регулирования и связи.
