Регулирующие клапаны трехходовые TRV-3

Назначение и область применения:

Клапаны трехходовые смесительные регулирующие применяются в качестве исполнительных устройств в системах отопления, охлаждения, кондиционирования, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.

Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод, поставляется отдельно). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

При необходимости может использоваться как клапан – разделитель потока. При этом входом клапана становиться порт АВ, а выходы порты А и В.

Обозначение по таблице фигур: 27ч905бр.

Получить консультацию
Регулирующие клапаны трехходовые TRV-3
Регулирующие клапаны трехходовые TRV-3
Регулирующие клапаны трехходовые TRV-3
Регулирующие клапаны трехходовые TRV-3

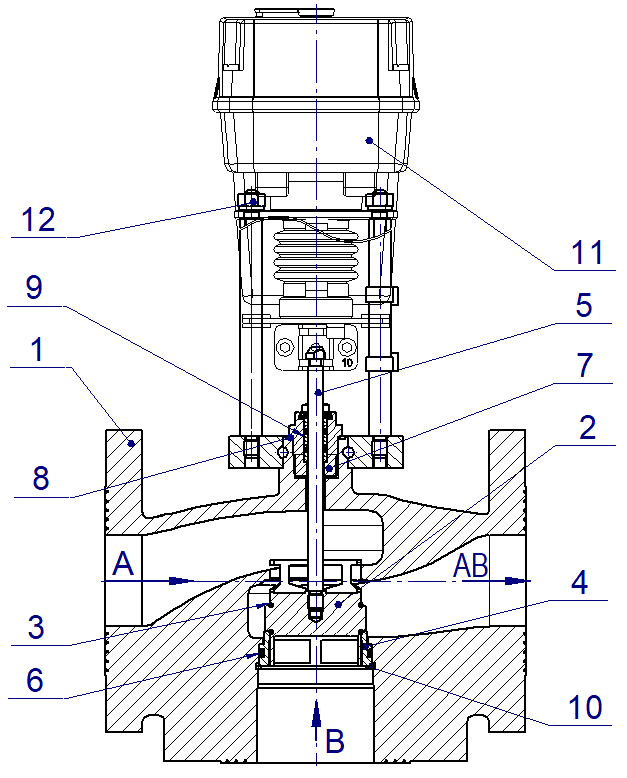

Устройство клапана DN15-50

Устройство клапана DN65-200

Общая конструкция трехходового регулирующего клапана:

01 корпус клапана

02 плунжер (тарелка)

03 уплотнительные кольца плунжера

04 седло

05 шток

06 уплотнительное кольцо седла

07 втулка

08 уплотнительная шайба

09 уплотнительный узел штока

10 кольцо стопорное

11 электропривод (поставляется отдельно)

12 гайка с шайбой стопорной

Основные технические характеристики трехходовых регулирующих клапанов TRV-3

НАИМЕНОВАНИЕ ПАРАМЕТРОВ,
ЕДИНИЦЫ ИЗМЕРЕНИЯ
ЗНАЧЕНИЯ ПАРАМЕТРОВ

Условный диаметр, DN, мм

15

20

25

32

40

50

65

80

100

125

150

200

Максимальная условная пропускная способность Kvs,

м³/час

0,63

1,25

1,6

2,5

4

4

5

6,3





6,3

8

10





10

12,5

16





16

20

25





25

31,5

40





50*

63**







80*

100**







125*

160**







200

250







320*

350**

400***





500

560







Пропускная характеристика

A - AB, равнопроцентная; B - AB, линейная

Номинальное давление PN, бар (МПа)

16 (1,6)

Рабочая среда

вода, этиленгликоль и пропиленгликоль (концентрация до 65%)

Температура рабочей среды Т, °С

+5…+150

Ход штока, мм

14

27*,35**

30*,40**

27*,40**

40

32*,40**,50***

55

Тип присоединения

фланцевый

Материалыкорпус

чугун

запорный узел (плунжер)

латунь ЛС-59

шток и седло канала B

коррозионностойкая сталь AISI 304

уплотнение штока

прокладки - EPDM, направляющие - PTFE

*, **, *** – пропускная способность клапана зависит от хода штока клапана.



Маркировка и пример заказа трехходового регулирующего клапана TRV-3 (раздельная поставка)

TRV-3-X1-X2
где:
TRV-3 – Условное обозначение клапана трехходового смесительного регулирующего;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs.

ПРИМЕР ЗАКАЗА:

Клапан трехходовой смесительный регулирующий фланцевый с условным диаметром 50 мм, с пропускной способностью 25 м³/ч, максимальной температурой рабочей среды 150°С.
TRV-3-50-25

Зависимость давления, которое выдерживает корпус клапана, от температуры

Монтажные положения трехходового клапана TRV-3 с приводом.

Прямолинейные участки до и после клапана не требуются

Габаритные размеры и масса трёхходовых смесительных регулирующих клапанов TRV-3

  НАИМЕНОВАНИЕ ПАРАМЕТРОВ ЗНАЧЕНИЯ ПАРАМЕТРОВ

Условный диаметр DN, мм

15

20

25

32

40

50

Максимальная условная пропускная способность Kvs,

м³/час

0,63

1,25

1,6

2,5

4

4

5

6,3



6,3

8

10



10

12,5

16



16

20

25



25

31,5

40



Длина L, мм

130

150

160

180

200

230

Высота Н1, мм

65

70

75

95

100

100

ВЫСОТА КЛАПАНА Н:

c электроприводом TSL-1600, мм, не более

315

320

325

330

335

335

МАССА КЛАПАНА:

c электроприводом TSL-1600, кг, не более

6,3

7,2

8,2

10,8

12,3

14,8



  НАИМЕНОВАНИЕ ПАРАМЕТРОВ ЗНАЧЕНИЯ ПАРАМЕТРОВ

Условный диаметр DN, мм

65

80

100

125

150

200

Максимальная условная пропускная способность Kvs,

м³/час

50

63



80

100



125

160



200

250



320

350

400

500*

560



Длина L, мм

290

310

345

400

480

495

Высота Н1, мм

145

155

165

200

240

165*

315

ВЫСОТА КЛАПАНА Н:

c электроприводом TSL-2200, мм, не более

445

445

480







c электроприводом TSL-3000, мм, не более







510

540

565

c электроприводом TSL-6000, мм, не более







540

570

595

c электроприводом TW5000, мм, не более











510

МАССА КЛАПАНА:

c электроприводом TSL-2200, кг, не более

19

23,4

29,6







c электроприводом TSL-3000, кг, не более







36

55,8

85

c электроприводом TSL-6000, кг, не более







37

56,8

86

c электроприводом TW5000, кг, не более











85,2

* В режиме работы клапана на разделение максимально допустимый перепад давления на клапане уменьшается в 2 раза.

Обозначение электропривода

Маркировка типа электропривода

Максимально допустимый перепад давления на клапане, преодолеваемый электроприводом, бар, не более

Напряжение
питания

Усилие электропривода, Н

Скорость, сек/мм (мм/мин)

Наличие датчика положения

Управление трехпозиционное

Управление
0(4)-20 mA или 0(2)-10 V

Потребляемая мощность, VA

Функция безопасности

Условный диаметр DN, мм

230 VAC

24 VAC/DC

15

20

25

32

40

50

65

80

100

125

150

200

ЭЛЕКТРОПРИВОДЫ TSL «ЗАВОД ТЕПЛОСИЛА»

TSL-1600-25-1-230-IP67

101-H

16

16

16

14

8

5,8

-

-

-

-

-

-

+

-

1600



2,4 (25)

4 (15)

6 (10)

8 (7,5)

-

+

-

10

-

TSL-1600-25-1R-230-IP67

101R-H

16

16

16

14

8

5,8

-

-

-

-

-

-

+

-

1600

-

+

-

10

+

TSL-1600-25-2-24-IP67

105-H

16

16

16

14

8

5,8

-

-

-

-

-

-

-

+

1600

-

+

-

10

-

TSL-2200-25-1S-230-IP67

101S-H

16

16

16

16

12

8

-

-

-

-

-

-

+

-

2200

-

+

-

10

-

TSL-2200-40-1-230-IP67

110-H

-

-

-

-

-

-

6

4,2

2,6

-

-

-

+

-

2200

-

+

-

10

-

TSL-2200-40-1R-230-IP67

110R-H

-

-

-

-

-

-

6

4,2

2,6

-

-

-

+

-

2200

-

+

-

10

+

TSL-2200-40-2-24-IP67

115-H

-

-

-

-

-

-

6

4,2

2,6

-

-

-

-

+

2200

-

+

-

10

-

TSL-3000-40-1S-230-IP67

110S-H

-

-

-

-

-

-

9

5,5

3,5

-

-

-

+

-

3000

-

+

-

12

-

TSL-3000-60-1-230-IP67

120-H

-

-

-

-

-

-

-

-

-

2,5

1,5

-

+

-

3000

-

+

-

12

-

TSL-3000-60-2-24-IP67

125-H

-

-

-

-

-

-

-

-

-

2,5

1,5

-

-

+

3000

-

+

-

12

-

TSL-6000-60-1-230-IP67

130-H

-

-

-

-

-

-

-

-

-

5

3

2

+

-

6000

4 (15)

6 (10)

8 (7,5)

10 (6)

-

+

-

12

-

ЭЛЕКТРОПРИВОДЫ TSL «ЗАВОД ТЕПЛОСИЛА» (с аналоговым управлением)

TSL-1600-25-2A-230-IP67

302-H

16

16

16

14

8

5,8

-

-

-

-

-

-

+

-

1600

2,4 (25)

4 (15)

6 (10)

8 (7,5)

+

+

+

8

-

TSL-1600-25-2AR-230-IP67

302R-H

16

16

16

14

8

5,8

-

-

-

-

-

-

+

-

1600

+

+

+

8

+

TSL-2200-25-2AS-230-IP67

302S-H

16

16

16

16

12

8

-

-

-

-

-

-

+

-

2200

+

+

+

10

-

TSL-2200-40-2A-230-IP67

312-H

-

-

-

-

-

-

6

4,2

2,6

-

-

-

+

-

2200

+

+

+

10

-

TSL-2200-40-2AR-230-IP67

312R-H

-

-

-

-

-

-

6

4,2

2,6

-

-

-

+

-

2200

+

+

+

10

+

TSL-3000-40-2AS-230-IP67

312S-H

-

-

-

-

-

-

9

5,5

3,5

-

-

-

+

-

3000

+

+

+

12

-

TSL-3000-60-2A-230-IP67

322-H

-

-

-

-

-

-

-

-

-

2,5

1,5

-

+

-

3000

+

+

+

12

-

TSL-1600-25-2A-24-IP67

303-H

16

16

16

14

8

5,8

-

-

-

-

-

-

-

+

1600

+

+

+

8

-

TSL-1600-25-2AR-24-IP67

303R-H

16

16

16

14

8

5,8

-

-

-

-

-

-

-

+

1600

+

+

+

8

+

TSL-2200-40-2A-24-IP67

313-H

-

-

-

-

-

-

6

4,2

2,6

-

-

-

-

+

2200

+

+

+

10

-

TSL-2200-40-2AR-24-IP67

313R-H

-

-

-

-

-

-

6

4,2

2,6

-

-

-

-

+

2200

+

+

+

10

+

TSL-3000-60-2A-24-IP67

323-H

-

-

-

-

-

-

-

-

-

2,5

1,5

-

-

+

3000

+

+

+

12

-

ЭЛЕКТРОПРИВОДЫ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ (с аналоговым управлением)

TW5000-XD220-S.14

37

-

-

-

-

-

-

-

-

-

-

-

1,5

+

-

5000

 1 (60)

2 (30)

+

-

+

30

-





Электроприводы, устанавливаемые на трехходовые терморегулирующие клапаны TRV-3

Обозначение электропривода

Маркировка типа электропривода

Максимально допустимый перепад давления на клапане, преодолеваемый электроприводом, бар,не более

Напряжение питания 230 VAC

Усилие электропривода, Н

Скорость, сек/мм (мм/мин)

Управление трехпозиционное 230 VAC

Потребляемая мощность, VA

Функция безопасности
(возврат в исходное положение
при отключении питания)

Условный диаметр DN, мм

15

20

25

32

40

50

65

80

100

ЭЛЕКТРОПРИВОДЫ TSL «ЗАВОД ТЕПЛОСИЛА»

TSL -1600-25-1T-230-IP67

201

16

16

16

14

8

5,8

-

-

-

+

1600

2,4 (25)

4 (15)

6 (10)

8 (7,5)

+

10

-

TSL -1600-25-1TR-230-IP67

201R

16

16

16

14

8

5,8

-

-

-

+

1600

+

10

+

TSL -2200-40-1T-230-IP67

210

-

-

-

-

-

-

6

4,2

2,6

+

2200

+

10

-

TSL -2200-40-1TR-230-IP67

210R

-

-

-

-

-

-

6

4,2

2,6

+

2200

+

10

+

Трехходовые регулирующие клапаны других производителей и трехходовые регулирующие клапаны производства ООО "Завод Теплосила"

Трёхходовые регулирующие клапаны других производителей* Трёхходовые регулирующие клапаны производства ООО "Завод Теплосила"

Клапан регулирующий трехходовой VF3 Ду 15,

Kvs 1,6; 2,5; 4,0 м³/ч

Клапан регулирующий трехходовой TRV-3 Ду 15 мм

(Kvs - 0,63; 1,25; 1,6; 2,5; 4,0 м³/ч)

Клапан регулирующий трехходовой VF3 Ду 20,

Kvs 6,3 м³/ч

Клапан регулирующий трехходовой TRV-3 Ду 20 мм

(Kvs - 5; 6,3 м³/ч)

Клапан регулирующий трехходовой VF3 Ду 25,

Kvs 10 м³/ч

Клапан регулирующий трехходовой TRV-3 Ду 25 мм

(Kvs - 8; 10 м³/ч)

Клапан регулирующий трехходовой VF3 Ду 32,

Kvs 16 м³/ч

Клапан регулирующий трехходовой TRV-3 Ду 32 мм

(Kvs - 12,5; 16 м³/ч)

Клапан регулирующий трехходовой VF3 Ду 40,

Kvs 25 м³/ч

Клапан регулирующий трехходовой TRV-3 Ду 40 мм

(Kvs - 20; 25 м³/ч)

Клапан регулирующий трехходовой VF3 Ду 50,

Kvs 40 м³/ч

Клапан регулирующий трехходовой TRV-3 Ду 50 мм

(Kvs - 31,5; 40 м³/ч)

Клапан регулирующий трехходовой VF3 Ду 65,

Kvs 63 м³/ч

Клапан регулирующий трехходовой TRV-3 Ду 65 мм

(Kvs - 50; 63 м³/ч)

Клапан регулирующий трехходовой VF3 Ду 80,

Kvs 100 м³/ч

Клапан регулирующий трехходовой TRV-3 Ду 80 мм

(Kvs - 80; 100 м³/ч)

Клапан регулирующий трехходовой VF3 Ду 100,

Kvs 145 м³/ч

Клапан регулирующий трехходовой TRV-3 Ду 100 мм

(Kvs - 125 м³/ч)

 *Данные о товарах, приведенные в таблице, носят исключительно информационный характер, не являются рекламой, получены из открытых источников. Информацию о товарах, представленную в таблице,  рекомендуем уточнять непосредственно у производителя товаров.

Требуется подобрать трехходовой смесительный регулирующий клапан с электрическим приводом для регулирования температуры в контуре зависимой системы отопления ИТП.

Расход сетевого теплоносителя: G = 8 м³/ч.

Давление перед трехходовым смесительным регулирующим клапаном по условию схемного решения (порт А): Pвх = 5 бар.

В схемном решении присутствует равенство температурных графиков (90°С / 70°С) сетевого контура и контура системы теплопотребления – по этой причине выбран трехходовой смесительный регулирующий клапан с электрическим приводом.

Потери давления в системе отопления составляют ΔPот = 0,25 бар.





В соответствии с Методикой подбора регулирующих клапанов:

  1. По формуле (2) определяем минимальный условный диаметр клапана:

Dу = 18,8*√(G/V) = 18,8*√(8 / 3) = 30,7 мм

Скорость в выходном сечении V клапана выбираем равной максимально рекомендуемой (3 м/с) для клапанов в ИТП в соответствии с методикой подбора регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.

  1. По формуле (3) определяем требуемую пропускную способность клапана:

Kv= kзап1*G/√ΔP = 1 * 8 / √0,25 = 16,0 м³/ч.

Перепад давления на клапане ΔP выбираем равный перепаду давления в контуре системе отопления в соответствии с методикой подбора регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.

  1. Из таблицы (раздел "Технические характеристики") выбираем трехходовой клапан TRV-3 с ближайшим большим условным диаметром и

ближайшей меньшей условной пропускной способностью Kvs:

Dу = 32 мм, Кvs = 16 м³/ч.

  1. По формуле (7) определяем фактический перепад на полностью открытом клапане (порт А в порт АВ) при максимальном расходе 8 м³/ч.

ΔPф = (G/Kvs)² = (8 / 16)² = 0,25 бар.

  1. Давление за трехходовым полностью открытом регулирующим клапаном при заданном расходе 8 м³/ч будет составлять

5,0 – 0,25 = 4,75 бар.

  1. По формуле (8) определяем перепад давления на регулируемом участке.

∆Pру = ∆Pф / kзап2  = 0,25 / 0,7 = 0,36 бар.

  1. Из таблицы (раздел "Технические характеристики") выбираем электропривод TSL-1600-25-1-230-IP67 (тип электропривода 101-H).
  2. Номенклатура для заказа: TRV-3-32-16 c электроприводом TSL-1600-25-1-230-IP67
<p>Универсальный привод собственного производства:</p>
<ul>
<li>подходит для систем отопления и ГВС (4 скорости хода штока);</li>
<li>степень защиты электропривода IP67;</li>
<li>наличие визуальной индикации состояния электропривода;</li>
<li>возможность установки клапана электроприводом вниз;</li>
<li>исполнение с функцией безопасности.</li>
</ul>

Универсальный привод собственного производства:

  • подходит для систем отопления и ГВС (4 скорости хода штока);
  • степень защиты электропривода IP67;
  • наличие визуальной индикации состояния электропривода;
  • возможность установки клапана электроприводом вниз;
  • исполнение с функцией безопасности.
<p>Широкий диапазон Kvs на каждый диаметр</p>

Широкий диапазон Kvs на каждый диаметр

<p>Возможность изменения Kvs прямо на объекте без демонтажа клапана</p>

Возможность изменения Kvs прямо на объекте без демонтажа клапана

<p>Плавное регулирование расхода</p>

Плавное регулирование расхода

Получить консультацию

Вы проектировщик?

Контактное лицо

Стать партнером
