Грязевик вертикальный для тепловых пунктов представляет собой узел расширения трубопровода с изменением направления потока воды и фильтрацией её специальной сеткой. Под сеткой крупные и взвешенные частицы отсекаются, выпадают в осадок и накапливаются.
Грязевики применяются в элеваторных узлах, в тепловых вводах зданий различного назначения и в котельных.
Температура теплоносителя до +150 °C, диаметры от DN 40 до DN 150, рабочее давление 1,0 или 1,6 МПа.
Таблицу можно прокрутить вправо →
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ |
ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||
|---|---|---|---|---|---|---|---|
|
Условный диаметр DN, мм |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Производительность, м³/ч |
40 |
63 |
80 |
100 |
125 |
150 |
200 |
|
Присоединение грязевика к трубопроводу |
фланцевое |
||||||
|
Рабочее давление, бар (МПа) |
16 (1,6); 10 (1,0) |
||||||
|
Температура рабочей среды, °C |
от -20 до +150 |
||||||
|
Рабочие среды |
неагрессивные жидкие среды |
||||||
|
Материал корпуса |
Ст3 |
||||||
|
Материал фильтрующей сетки |
Ст3 |
||||||
ТГВА – условное обозначение грязевика вертикального;
X1 – условный диаметр DN;
X2 – рабочее давление (1,6 МПа – указывается значение 1,6; 1,0 МПа – указывается значение 1,0).
ТГВА-40-1,6 – грязевик вертикальный фланцевый с условным диаметром 40 мм и рабочим давлением 1,6 МПа.

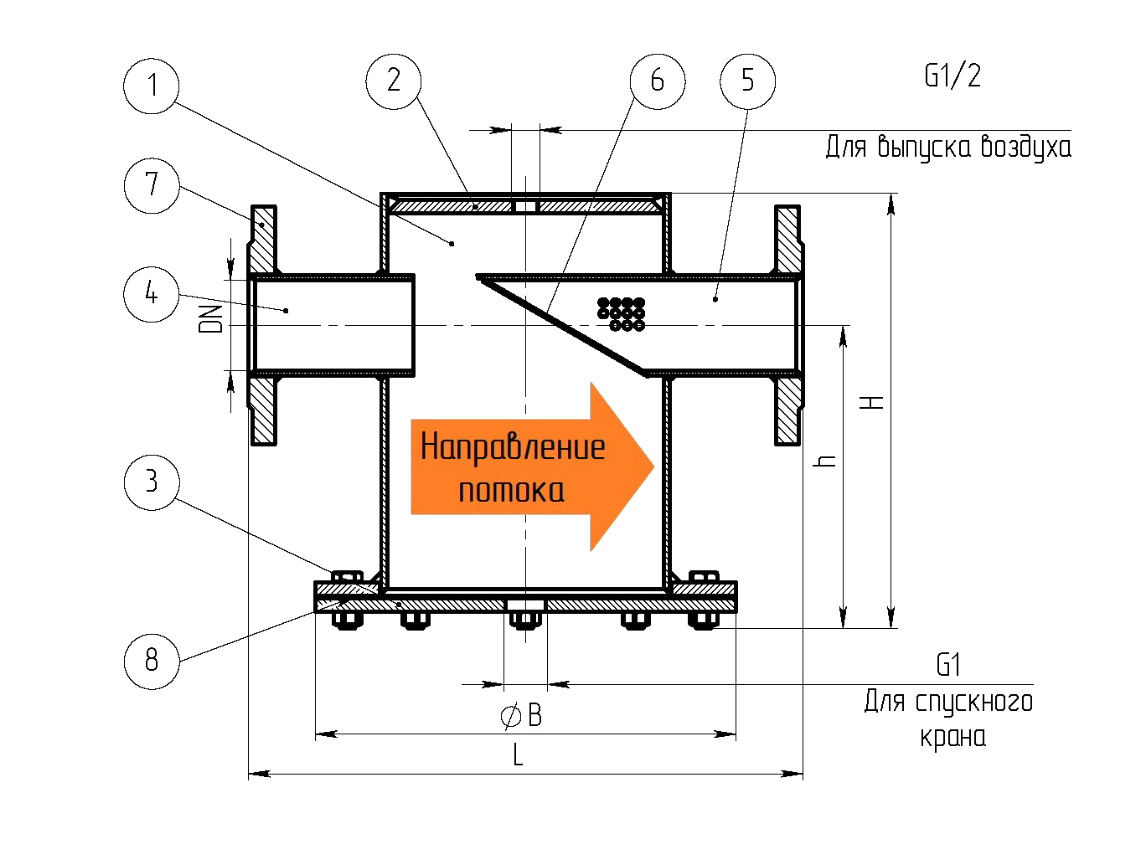

Общая конструкция грязевика вертикального:
01 корпус
02 заглушка верхняя
03 заглушка нижняя
04 патрубок входной
05 патрубок выходной
06 фильтрующий элемент
07 фланцы
08 прокладка
Монтажные положения грязевика вертикального ТГВА:
Направление потока по стрелке на табличке, улавливающей камерой вниз.
Прямолинейные участки до и после грязевика не требуются.
Таблицу можно прокрутить вправо →
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||
|---|---|---|---|---|---|---|---|
|
Условный диаметр DN, мм |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Диаметр наружный D, мм |
108 |
159 |
219 |
219 |
273 |
273 |
325 |
|
Длина L, мм |
310 |
360 |
420 |
420 |
475 |
475 |
526 |
|
Высота H, мм |
236 |
243 |
330 |
330 |
416 |
416 |
506 |
|
Высота h, мм |
163 |
160 |
230 |
230 |
286 |
286 |
336 |
|
Диаметр B, мм |
199 |
264 |
319 |
319 |
379 |
379 |
434 |
|
Масса (PN 10), кг, не более |
11,7 |
18,3 |
28,8 |
30 |
51,3 |
54,5 |
73,3 |
|
Масса (PN 16), кг, не более |
12,1 |
19,4 |
30 |
31,5 |
52,9 |
56,4 |
76,9 |
Грязевик очищает теплоноситель от крупных и взвешенных частиц. Поток расширяется и меняет направление, проходит через фильтрующую сетку, а частицы выпадают в осадок в нижней камере.
В тепловых пунктах, элеваторных узлах, тепловых вводах зданий различного назначения и в котельных.
DN от 40 до 150 мм. Производительность от 40 м³/ч (DN 40) до 200 м³/ч (DN 150), значения для каждого диаметра приведены на вкладке «Технические характеристики».
Рабочее давление 1,0 или 1,6 МПа, исполнение указывается в маркировке. Температура рабочей среды от -20 до +150 °C, рабочая среда: неагрессивные жидкости.
Направление потока должно совпадать со стрелкой на табличке, улавливающая камера направлена вниз. Прямолинейные участки до и после грязевика не требуются.
ТГВА – грязевик вертикальный, 40 – условный диаметр DN, 1,6 – рабочее давление в МПа. Для исполнения на 1,0 МПа указывается 1,0, например ТГВА-40-1,0.
