Клапаны комбинированные TRV-С

Назначение и область применения:

Клапаны комбинированные TRV-C являются комбинацией седельного регулирующего клапана и автоматического регулятора перепада давления прямого действия с мембраной и рабочей пружиной. Клапан поставляется в виде моноблока, включая импульсную трубку от мембраны регулятора к входному патрубку регулирующего клапана.

Оснащенный электроприводом клапан комбинированный является регулирующим клапаном с автоматическим ограничением предельного расхода для применения в системах централизованного теплоснабжения. Регулирующая мембрана поддерживает на регулирующем клапане перепад давлений 0,02 МПа.

2D-Модели

3D-Модели

Руководство по эксплуатации TRV-С

Общая конструкция комбинированного клапана состоит из пяти главных элементов:

01 корпус клапана комбинированного

02 корпус исполнительного механизма с мембраной

03 плунжер регулирующего клапана

04 плунжер ограничителя расхода

05 электропривод

Основные технические характеристики комбинированных клапанов TRV-С

НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр, DN, мм	15		20	25	32	40	50
Максимальная условная пропускная способность регулятора давления Kvs, м³/час	2,5	4	8	10	16	25	32
Коэффициент начала кавитации Z	0,55
Фиксированный перепад давлений на регулирующем клапане, МПа (бар)	0,02 (0,2)
Пропускная характеристика	Линейная составная
Номинальное давление PN, бар (МПа)	16 (1,6)
Относительная протечка в затворе, % от Kvs, не более	0,01
Ход штока, мм	14
Тип присоединения	Фланцевый
Рабочая среда	Вода, этиленгликоль и пропиленгликоль (концентрация до 65%)
Температура рабочей среды Т, °С	+5…+150
Авторитет клапана	100% в диапазоне допустимых расходов
Мин. допустимый перепад давлений на комбинированном клапане ∆Pmin, бар	≥ 0,8 (для DN15, 32, 40, 50) ≥ 0,5 (для DN20, 25)
Диапазон настройки максимального расхода, м³/час	0,3-1,6	0,3-2,4	0,7-4	1-4,8	1-10,5	1,5-15	2-20
Максимальный расход, м³/час*	1,8	2,8	4,3	5,2	12,5	20	25
Материалы:корпус клапана и диафрагмы	Серый чугун с шаровидным графитом EN-JL1040
Седло, тарелки диафрагменного блока, поршень, плунжеры, штоки, корпус регулятора	Нержавеющая сталь 40Х13
Направляющие штока	PTFE
Уплотнение штока	EPDM
Мембрана	EPDM на тканевой основе

*Значение максимального расхода достигается при перепаде давления ∆P на клапане > 1,5 бар.

Маркировка и пример заказа комбинированного клапана TRV-С

TRV-С-X1-X2-X3
где:
TRV-С – Условное обозначение комбинированного клапана TRV-C;
X1 – Условный диаметр DN;
X2 – Максимальная условная пропускная способность Kvs;
X3 – Маркировка типа электропривода.

ПРИМЕР ЗАКАЗА:

Клапан комбинированный седельный регулирующий фланцевый с условным диаметром 40 мм, с пропускной способностью 25 м³/ч, максимальной температурой рабочей среды 150°С, рабочим давлением 1,6 МПа, оснащенный электроприводом TSL-1600-25-1-230-IP67 (тип привода 101).
TRV-С-40-25-101

Монтажные положения регулирующего клапана TRV.

Прямолинейные участки до и после клапана не требуются.

Габаритные размеры и масса комбинированных клапанов TRV-С

НАИМЕНОВАНИЕ ПАРАМЕТРОВ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр DN, мм	15	20	25	32	40	50
Длина L, мм	130	150	160	180	200	230
Высота Н1, мм	180	185	185	205	210	210
ВЫСОТА КЛАПАНА Н:
c электроприводом TSL-1600, мм, не более	310	325	325	330	335	335
МАССА КЛАПАНА:
c электроприводом TSL-1600, кг, не более	13	15	16	18	20	22

Обозначение электропривода	Маркировка типа электропривода	Максимально допустимый перепад давления на клапане, преодолеваемый электроприводом, бар, не более						Напряжение питания		Усилие электропривода, Н	Скорость, сек/мм (мм/мин)	Управление		Наличие датчика положения 0(4)-20 мА и 0(2)-10 V	Потребляемая мощность, VA	Функция безопасности (возврат в исходное положение при отключении питания)
								Напряжение питания				трехпозиционное	0(4)-20 мА и 0(2)-10 V
		Условный диаметр DN, мм						230 VAC	24 VAC/DC
		15	20	25	32	40	50	230 VAC	24 VAC/DC
ЭЛЕКТРОПРИВОДЫ TSL «ЗАВОД ТЕПЛОСИЛА»
TSL-1600-25-1-230-IP67	101	16	16	16	16	16	16	+	-	1600	2,4 (25) 4 (15) 6 (10) 8 (7,5)	+	-	-	10	-
TSL-1600-25-1R-230-IP67	101R	16	16	16	16	16	16	+	-			+	-	-	10	+
TSL-1600-25-1-24-IP67	102	16	16	16	16	16	16	-	+			+	-	-	10	-
TSL-1600-25-2A-230-IP67	302	16	16	16	16	16	16	+	-			+	+	+	8	-
TSL-1600-25-2A-24-IP67	303	16	16	16	16	16	16	-	+			+	+	+	8	-
TSL-1600-25-2AR-230-IP67	302R	16	16	16	16	16	16	+	-			+	+	+	8	+
TSL-1600-25-2AR-24-IP67	303R	16	16	16	16	16	16	-	+			+	+	+	8	+

Конструкция комбинированного клапана TRV-С

1 Корпус клапана

2 Плунжер ограничителя расхода

3 Крышка плунжера

4 Седло

5 Шток регулирующего клапана

6 Шток ограничителя расхода

7 Корпус ограничителя расхода

8 Прокладка уплотнительная

9 Уплотнительный узел штока клапана

10 Гайка

11 Крышка клапана

12 Шайба стопорная

13 Гайка латунная (для DN25-50)

14 Поршень

15 Электропривод

16 Уплотнительное кольцо

17 Разгрузочная камера регулятора

18 Плунжер клапана регулирующего

19 Втулка

20 Гайка настроечная

21 Верхняя часть корпуса регулирующей мембраны

22 Нижняя часть корпуса регулирующей мембраны

23 Регулирующая мембрана

24 Гайка

25 Импульсная трубка

26 Пружина ограничителя расхода

27 Уплотнительное кольцо

28 Кольцо (для DN25-50)

29 Шайба (для DN25-50)

30 Винт М4

31 Втулка ограничительная

32 Гайка латунная

Принцип действия и настройка комбинированного клапана TRV-С

Клапан работает как ограничитель расхода, а также как регулирующий клапан. Управление клапаном осуществляется электроприводом 15. Развиваемое им усилие передается через шток клапана 5 на плунжер клапана 18, который, перемещаясь вверх или вниз, изменяет площадь проходного сечения между плунжером и седлом 4 в затворе, чем регулирует расход рабочей среды.

Величина расхода определяется также перепадом давлений на регулирующем клапане, который с помощью рабочей пружины регулятора 26 поддерживается на постоянном уровне и имеет значение 0,2 бар, передается на регулирующую мембрану 23 через импульсную трубку 25 и канал в корпусе регулятора 7.

Электрический привод, установленный на клапан, перемещает шток клапана 5 от полностью закрытого положения до открытого, зафиксированного в результате настройки предельного расхода.

Наличие прокладок и пакета уплотнительных колец обеспечивает герметичность клапана и штока по отношению к окружающей среде.

Настройка комбинированного клапана.

Ограничение максимального расхода устанавливается регулировкой величины хода штока клапана 5 гайкой настроечной 20 в требуемое положение и фиксируется винтом 30 (для ручного режима устанавливается втулка 31 (входит в комплект поставки) и прижимается гайкой 10).

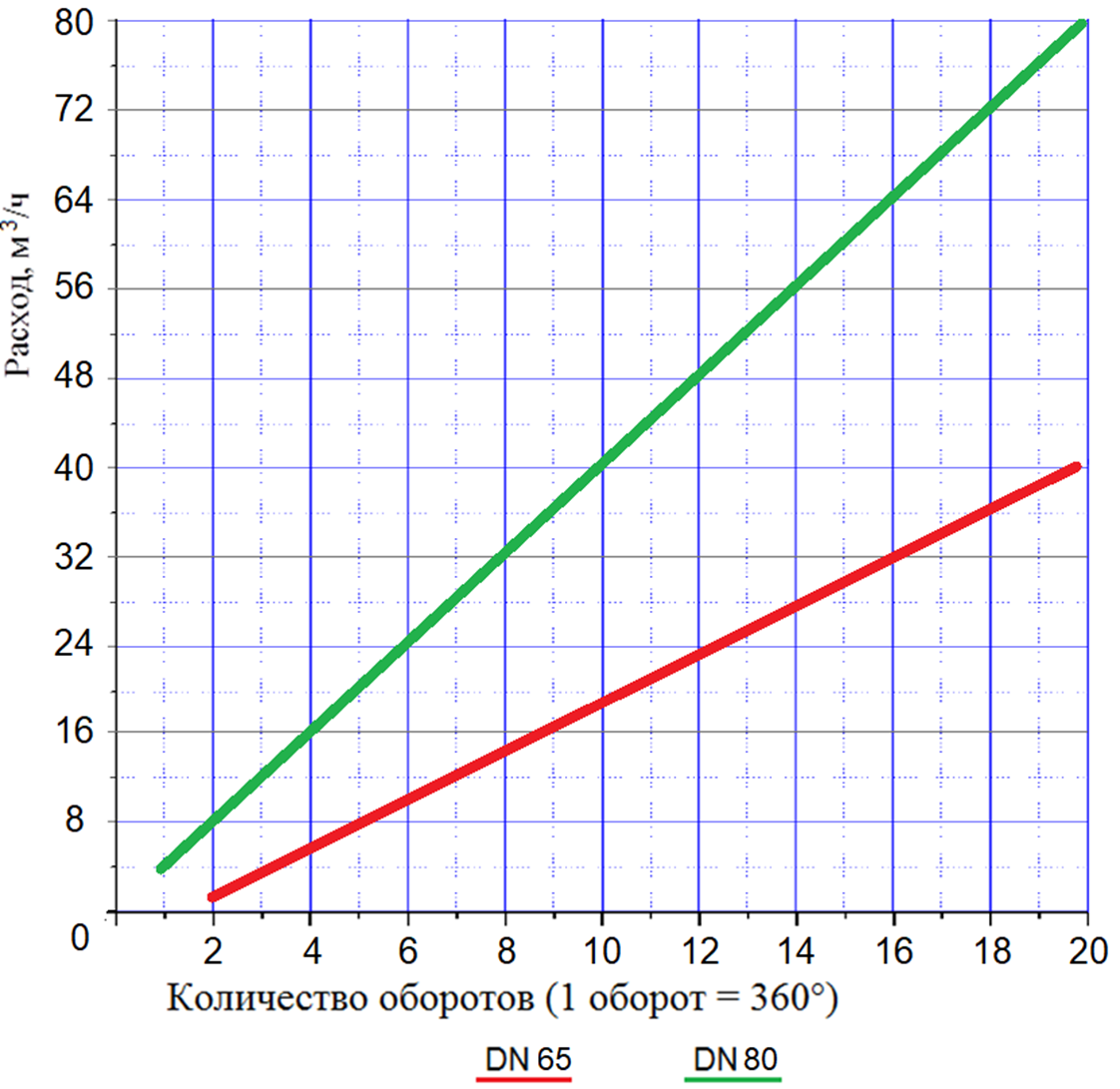

Настройка выполняется с использованием графиков или по показаниям теплосчетчика. Максимальный расход настраивается вращением гайкой настроечной 20 против часовой стрелки на необходимое количество оборотов в соответствии с диаграммой.

Требуется подобрать комбинированный клапан с электрическим приводом для зависимой системы отопления.

Максимальный расход теплоносителя: G = 10 м³/ч.

Перепад давления на клапане 0,9 бар

Из таблицы с техническими характеристиками по диапазону настройки предельного расхода выбираем клапан TRV-C-32-16-101.

Минимальный требуемый перепад давления на клапане:

∆Pmin = (G / Kvs) 2 + ∆Ррб = (10 / 16) 2 + 0,2 = 0,59 бар < 0,9 бар

Поскольку минимальный требуемый перепад давления меньше действительного перепада давления, то следовательно комбинированный клапан TRV-C-32-16-101 будет обеспечивать требуемый расход теплоносителя 10 м³/ч.
