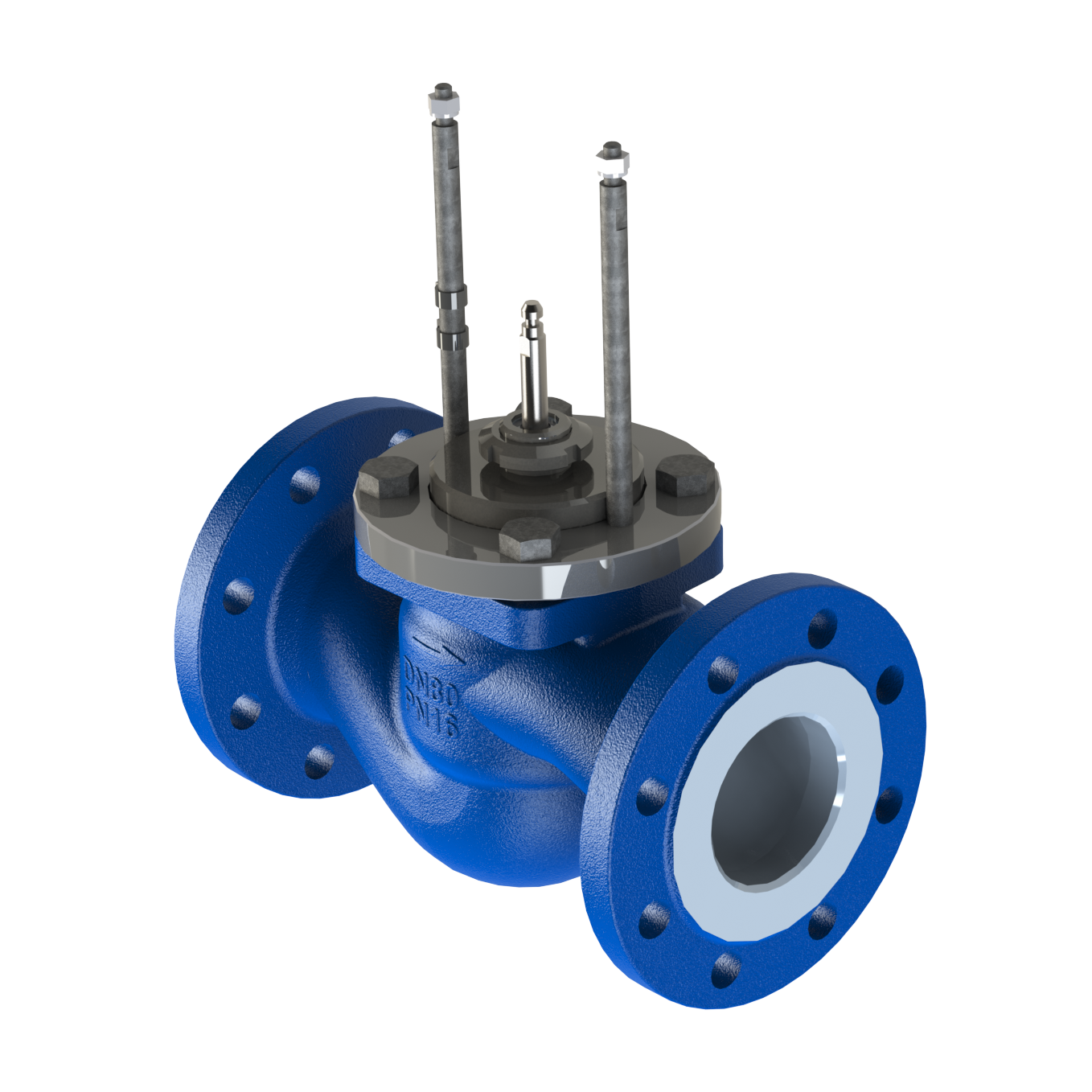

Регулирующие клапаны двухходовые высокотемпературные TRV-T

Назначение и область применения:

Клапаны применяются в качестве исполнительных устройств в системах отопления, горячего водоснабжения, а также в технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.

Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод TSL, поставляется отдельно). Усилие, развиваемое электроприводом, передаётся на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

Рабочая среда: перегретая вода и пар температурой до +220 °C.

Обозначение по таблице фигур: 25ч945нж.

Получить консультацию
2D-Модели 2D-Модели 3D-Модели 3D-Модели Программа подбора регулирующих клапанов Программа подбора регулирующих клапанов Руководство по эксплуатации TRV-T Руководство по эксплуатации TRV-T Методика подбора высокотемпературных регулирующих клапанов Методика подбора высокотемпературных регулирующих клапанов Каталог запчастей DN15-32 Каталог запчастей DN15-32 Опросный лист TRV Опросный лист TRV
Регулирующие клапаны двухходовые высокотемпературные TRV-T
Регулирующие клапаны двухходовые высокотемпературные TRV-T
Регулирующие клапаны двухходовые высокотемпературные TRV-T
Регулирующие клапаны двухходовые высокотемпературные TRV-T

Устройство неразгруженного по давлению клапана DN 15–32

Устройство высокотемпературного регулирующего клапана TRV-T DN 15–32, неразгруженного по давлению, в разрезе

Устройство разгруженного по давлению клапана DN 40–100

Устройство высокотемпературного регулирующего клапана TRV-T DN 40–100, разгруженного по давлению, в разрезе

Устройство разгруженного по давлению клапана DN 125–150

Устройство высокотемпературного регулирующего клапана TRV-T DN 125–150, разгруженного по давлению, в разрезе

Общая конструкция двухходового высокотемпературного регулирующего клапана TRV-T

01 корпус клапана

02 плунжер (тарелка)

03 уплотнительное кольцо

04 седло

05 шток

06 кольцо плунжера

07 корпус

08 уплотнение крышки

09 уплотнительный узел штока

10 гайка

11 крышка клапана

12 шайба стопорная

13 гайка

14 поршень

16 уплотнение поршня

17 разгрузочная камера

18 электропривод

Основные технические характеристики двухходовых высокотемпературных регулирующих клапанов TRV-T

Таблицу можно прокрутить вправо →

НАИМЕНОВАНИЕ ПАРАМЕТРОВ,
ЕДИНИЦЫ ИЗМЕРЕНИЯ		 ЗНАЧЕНИЯ ПАРАМЕТРОВ

Условный диаметр DN, мм

15

20

25

32

40

50

65

80

100

125

150

Максимальная условная пропускная способность Kvs, м³/ч

0,16
0,25
0,4
0,63
1
1,6
2,5
4

1,6
2,5
4
6,3

2,5
4
6,3
8
10

6,3
8
10
12,5
16

10
12,5
16
20
25

10
12,5
16
20
25
32
40

25
32
40
50
63

40
63
80
100

63
80
100
125
160

100
125
160
200
250

100
160
200
250
300

Расходная характеристика

линейная составная

Номинальное давление PN, бар (МПа)

16 (1,6); 25 (2,5)*

Протечка в затворе, % от Kvs, не более

0,01 для жидкости; 0,1 для газа

Ход штока, мм

10

20

22

25

32

40

50

60

Тип присоединения

фланцевый

Рабочая среда

перегретая вода, пар

Температура рабочей среды T, °C

до +220

Материал корпуса

серый чугун с шаровидным графитом EN-JL1040 (для PN 1,6 МПа);
высокопрочный чугун EN-JS1025 (для PN 2,5 МПа)

Материал крышки

сталь 20

Материал штока, плунжера, седла

нержавеющая сталь 40Х13

Сменный блок уплотнения штока

направляющие: PTFE; прокладки: высокотемпературный EPDM E90SR

Уплотнение в затворе

«металл по металлу»

* Поставляется по спецзаказу (для заказа доступны DN 15–100).

Маркировка двухходового высокотемпературного регулирующего клапана TRV-T (раздельная поставка)

TRV-T-X1-X2-X3, где:

TRV-T – условное обозначение высокотемпературного регулирующего двухходового клапана;
X1 – условный диаметр DN;
X2 – условная пропускная способность Kvs;
X3 – рабочее давление (1,6 МПа – не указывается, 2,5 МПа – указывается значение 25).

ПРИМЕР ЗАКАЗА:

TRV-T-50-40 – клапан проходной седельный регулирующий фланцевый высокотемпературный с условным диаметром 50 мм, пропускной способностью 40 м³/ч, максимальной температурой рабочей среды +220 °C, рабочим давлением 1,6 МПа.

Зависимость давления, которое выдерживает корпус клапана, от температуры

График зависимости допустимого давления от температуры для корпуса клапана TRV-T PN 16
График зависимости допустимого давления от температуры для корпуса клапана TRV-T PN 25

Монтажные положения высокотемпературного регулирующего клапана TRV-T с электроприводом

Монтажные положения высокотемпературного регулирующего двухходового клапана TRV-T в сборе с электроприводом.

Прямолинейные участки до и после клапана не требуются.

Габаритные размеры и масса двухходовых высокотемпературных регулирующих клапанов TRV-T

Габаритные размеры высокотемпературного регулирующего клапана TRV-T с электроприводом: L, H1, H

Таблицу можно прокрутить вправо →

НАИМЕНОВАНИЕ ПАРАМЕТРОВ ЗНАЧЕНИЯ ПАРАМЕТРОВ

Условный диаметр DN, мм

15

20

25

32

40

50

65

80

100

125

150

Длина L, мм

130

150

160

180

200

230

290

310

350

400

480

Высота H1, мм

47,5

52,5

57,5

70

75

82,5

95,5

100

110

125

142,5

Высота клапана H, мм, не более:

с электроприводом TSL-1600

355

355

365

375

380

390

–

–

–

–

–

с электроприводом TSL-2200

–

–

–

–

–

–

390

400

440

–

–

с электроприводом TSL-3000

–

–

–

–

–

–

–

–

–

535

560

Масса клапана, кг, не более:

с электроприводом TSL-1600

6,2

7,7

8,2

11,2

13,2

15,2

–

–

–

–

–

с электроприводом TSL-2200

–

–

–

–

–

–

24,5

32,5

39,5

–

–

с электроприводом TSL-3000

–

–

–

–

–

–

–

–

–

52

73

Электроприводы TSL, устанавливаемые на двухходовые высокотемпературные клапаны TRV-T

Таблицу можно прокрутить вправо →

Обозначение электропривода

Маркировка типа электропривода

 Максимально допустимый перепад давления на клапане, преодолеваемый электроприводом, бар, не более Напряжение питания

Усилие электропривода, Н

Скорость, с/мм (мм/мин)

Наличие датчика положения

Управление трёхпозиционное

Управление 0(4)–20 мА или 0(2)–10 В

Потребляемая мощность, ВА

Функция безопасности
Условный диаметр DN, мм

230 VAC

24 VAC/DC
15 20 25 32 40 50 65 80 100 125 150

Электроприводы TSL с трёхпозиционным управлением

TSL-1600-25-2M-230-IP67

104M-H

16

16

16

16

16

16

–

–

–

–

–

+

–

1600

2,4 (25)
4 (15)
6 (10)
8 (7,5)

–

+

–

10

–

TSL-1600-25-1R-230-IP67

101R-H

16

16

16

16

16

16

–

–

–

–

–

+

–

1600

–

+

–

10

+

TSL-1600-25-2M-24-IP67

105M-H

16

16

16

16

16

16

–

–

–

–

–

–

+

1600

–

+

–

10

–

TSL-2200-40-2M-230-IP67

114M-H

–

–

–

–

–

–

16

16

16

–

–

+

–

2200

–

+

–

10

–

TSL-2200-40-1R-230-IP67

110R-H

–

–

–

–

–

–

16

16

16

–

–

+

–

2200

–

+

–

10

+

TSL-2200-40-2M-24-IP67

115M-H

–

–

–

–

–

–

16

16

16

–

–

–

+

2200

–

+

–

10

–

TSL-3000-60-2M-230-IP67

124M-H

–

–

–

–

–

–

–

–

–

16

16

+

–

3000

–

+

–

12

–

TSL-3000-60-2M-24-IP67

125M-H

–

–

–

–

–

–

–

–

–

16

16

–

+

3000

–

+

–

12

–

Электроприводы TSL с аналоговым управлением

TSL-1600-25-2A-230-IP67

302-H

16

16

16

16

16

16

–

–

–

–

–

+

–

1600

2,4 (25)
4 (15)
6 (10)
8 (7,5)

+

+

+

8

–

TSL-1600-25-2AR-230-IP67

302R-H

16

16

16

16

16

16

–

–

–

–

–

+

–

1600

+

+

+

8

+

TSL-2200-40-2A-230-IP67

312-H

–

–

–

–

–

–

16

16

16

–

–

+

–

2200

+

+

+

10

–

TSL-2200-40-2AR-230-IP67

312R-H

–

–

–

–

–

–

16

16

16

–

–

+

–

2200

+

+

+

10

+

TSL-3000-60-2A-230-IP67

322-H

–

–

–

–

–

–

–

–

–

16

16

+

–

3000

+

+

+

12

–

TSL-1600-25-2A-24-IP67

303-H

16

16

16

16

16

16

–

–

–

–

–

–

+

1600

+

+

+

8

–

TSL-1600-25-2AR-24-IP67

303R-H

16

16

16

16

16

16

–

–

–

–

–

–

+

1600

+

+

+

8

+

TSL-2200-40-2A-24-IP67

313-H

–

–

–

–

–

–

16

16

16

–

–

–

+

2200

+

+

+

10

–

TSL-2200-40-2AR-24-IP67

313R-H

–

–

–

–

–

–

16

16

16

–

–

–

+

2200

+

+

+

10

+

TSL-3000-60-2A-24-IP67

323-H

–

–

–

–

–

–

–

–

–

16

16

–

+

3000

+

+

+

12

–

Терморегулирующие электроприводы TSL (с опцией подключения датчиков температуры к приводу), устанавливаемые на двухходовые высокотемпературные клапаны TRV-T

Таблицу можно прокрутить вправо →

Обозначение электропривода

Маркировка типа электропривода

 Максимально допустимый перепад давления на клапане, преодолеваемый электроприводом, бар, не более

Напряжение питания 230 VAC

Усилие электропривода, Н

Скорость, с/мм (мм/мин)

Потребляемая мощность, ВА

Функция безопасности (возврат в исходное положение при отключении питания)
Условный диаметр DN, мм
15 20 25 32 40 50 65 80 100 125 150

Терморегулирующие электроприводы TSL

TSL-1600-25-2T-230-IP67

401-H

16

16

16

16

16

16

–

–

–

–

–

+

1600

2,4 (25)
4 (15)
6 (10)
8 (7,5)

10

–

TSL-2200-40-2T-230-IP67

410-H

–

–

–

–

–

–

16

16

16

–

–

+

2200

10

–

TSL-3000-60-2T-230-IP67

420-H

–

–

–

–

–

–

–

–

–

16

16

+

3000

12

–

TSL-1600-25-1TR-230-IP67

201R-H

16

16

16

16

16

16

–

–

–

–

–

+

1600

10

+

TSL-2200-40-1TR-230-IP67

210R-H

–

–

–

–

–

–

16

16

16

–

–

+

2200

10

+
Схема установки высокотемпературного регулирующего клапана TRV-T на паропроводе: пример подбора

Требуется подобрать регулирующий клапан для регулирования расхода насыщенного пара.

Максимальный расход пара: Gmax = 900 кг/ч.

Избыточное давление на входе в клапан: p1 = 6 бар, на выходе: p2 = 3 бар.

В соответствии с Методикой подбора регулирующих клапанов для паровых систем теплопотребления:

  1. Температуру насыщенного пара определяем по формуле (1):

    T1 = 100·(p1 + 1)0,25 = 100·(6 + 1)0,25 = 163 °C.

    Так как температура насыщенного пара выше +150 °C, подбираем высокотемпературное исполнение двухходового регулирующего клапана TRV-T.

  2. Проверяем режим движения потока пара:

    (p1 – p2) = 3 бар ≤ 0,5·(p1 + 1) = 3,5 бар, режим докритический, следовательно, требуемая пропускная способность клапана определяется по формуле (2):

    Расчёт требуемой пропускной способности Kv регулирующего клапана для насыщенного пара по формуле (2)

  3. Скорость в выходном сечении выбирается из условия обеспечения малошумной работы регулирующей арматуры: для насыщенного пара 40 м/с. По формуле (4) определяем минимальный условный диаметр регулирующего клапана:

    Расчёт минимального условного диаметра Dу регулирующего клапана по формуле (4)

  4. Из таблицы (вкладка «Технические характеристики») выбираем регулирующий клапан TRV-T с ближайшим большим условным диаметром Dу и ближайшей большей условной пропускной способностью Kvs:

    Dу = 65 мм, Kvs = 25 м³/ч.

  5. Из таблицы (вкладка «Применяемые приводы») выбираем электропривод TSL-2200-40-2M-230-IP67 (тип электропривода 114M-H).

НОМЕНКЛАТУРА ДЛЯ ЗАКАЗА:

TRV-T-65-25 с электроприводом TSL-2200-40-2M-230-IP67

Для паровых клапанов допускается выбирать диаметр меньше Dу, но не более чем на один типоразмер. Поэтому можно выбрать и клапан Dу = 50 мм, Kvs = 16 м³/ч. В данном случае этот типоразмер предпочтительнее: требуемая пропускная способность Kv точнее соответствует принятой условной пропускной способности Kvs.

НОМЕНКЛАТУРА ДЛЯ ЗАКАЗА (ВАРИАНТ):

TRV-T-50-16 с электроприводом TSL-1600-25-2M-230-IP67

<p>Универсальный привод собственного производства:</p> <ul> <li>подходит для систем отопления и ГВС (4 скорости хода штока);</li> <li>степень защиты электропривода IP67;</li> <li>наличие визуальной индикации состояния электропривода;</li> <li>возможность установки клапана электроприводом вниз;</li> <li>исполнение с функцией безопасности.</li> </ul>

Универсальный привод собственного производства:

  • подходит для систем отопления и ГВС (4 скорости хода штока);
  • степень защиты электропривода IP67;
  • наличие визуальной индикации состояния электропривода;
  • возможность установки клапана электроприводом вниз;
  • исполнение с функцией безопасности.
<p>Широкий диапазон Kvs на каждый диаметр</p>

Широкий диапазон Kvs на каждый диаметр

<p>Возможность изменения Kvs прямо на объекте без демонтажа клапана</p>

Возможность изменения Kvs прямо на объекте без демонтажа клапана

<p>Плавное регулирование расхода</p>

Плавное регулирование расхода

Вопросы о высокотемпературных регулирующих клапанах TRV-T

Что такое регулирующий клапан TRV-T?

Двухходовой седельный регулирующий клапан с фланцевым присоединением в высокотемпературном исполнении. Вместе с электроприводом TSL он плавно изменяет расход перегретой воды или пара температурой до +220 °C. Обозначение по таблице фигур: 25ч945нж.

Чем TRV-T отличается от клапана TRV?

TRV-T рассчитан на перегретую воду и пар температурой до +220 °C, а TRV на воду и растворы гликолей до +150 °C. В сменном блоке уплотнения штока TRV-T стоят прокладки из высокотемпературного EPDM E90SR. TRV-T выпускается в диаметрах от DN 15 до DN 150.

Когда нужен высокотемпературный клапан?

Когда температура среды выше +150 °C. Для насыщенного пара её считают по формуле T1 = 100·(p1 + 1)0,25, где p1 – избыточное давление на входе в клапан, бар. Например, при 6 бар температура пара 163 °C, и нужен клапан TRV-T.

Какие типоразмеры и Kvs выпускаются?

DN от 15 до 150 мм. Пропускная способность Kvs от 0,16 м³/ч (DN 15) до 300 м³/ч (DN 150). Для каждого диаметра доступно несколько значений Kvs, полный ряд приведён на вкладке «Технические характеристики».

На какое давление рассчитан клапан и какая протечка в затворе?

Номинальное давление PN 16 (1,6 МПа), по спецзаказу PN 25 (2,5 МПа) для DN 15–100. Протечка в затворе не более 0,01% от Kvs для жидкости и 0,1% от Kvs для газа. Уплотнение в затворе «металл по металлу».

Какой электропривод нужен для TRV-T?

Электроприводы TSL: TSL-1600 для DN 15–50, TSL-2200 для DN 65–100, TSL-3000 для DN 125–150. Есть трёхпозиционные, аналоговые (0/4–20 мА, 0/2–10 В), с функцией безопасности и терморегулирующие исполнения. Все они преодолевают перепад давления на клапане до 16 бар.

Как подобрать клапан для пара?

Определите температуру пара, проверьте режим течения (докритический или критический), рассчитайте требуемый Kv и минимальный диаметр, затем выберите клапан по таблице. Пример расчёта приведён на вкладке «Пример подбора», полный порядок в Методике подбора регулирующих клапанов для паровых систем.

Нужны ли прямые участки до и после клапана?

Нет, прямолинейные участки до и после клапана TRV-T не требуются. Допустимые монтажные положения показаны на вкладке «Монтажные положения».
