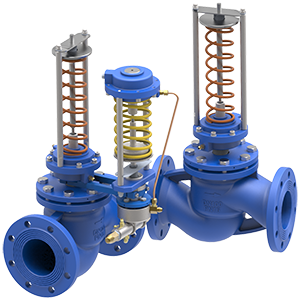

Системы аварийной защиты от превышения давления ESB

Назначение и область применения:

Система аварийной защиты от превышения давления ESB предназначена для защиты тепловых пунктов с зависимой схемой присоединения от аварийного повышения давления в обратном трубопроводе теплосети путём перекрытия тепловой сети.

Система настраивается на максимальное допустимое давление для теплового пункта. При превышении этого значения в обратном трубопроводе теплосети система автоматически перекрывает подающий, а затем и обратный трубопровод тепловой сети. После восстановления давления она автоматически возвращает тепловой пункт в исходный режим работы.

Отсечными клапанами в системе служат регуляторы давления «после себя» RDT-P.

Руководство по эксплуатации систем аварийной защиты от превышения давления ESB

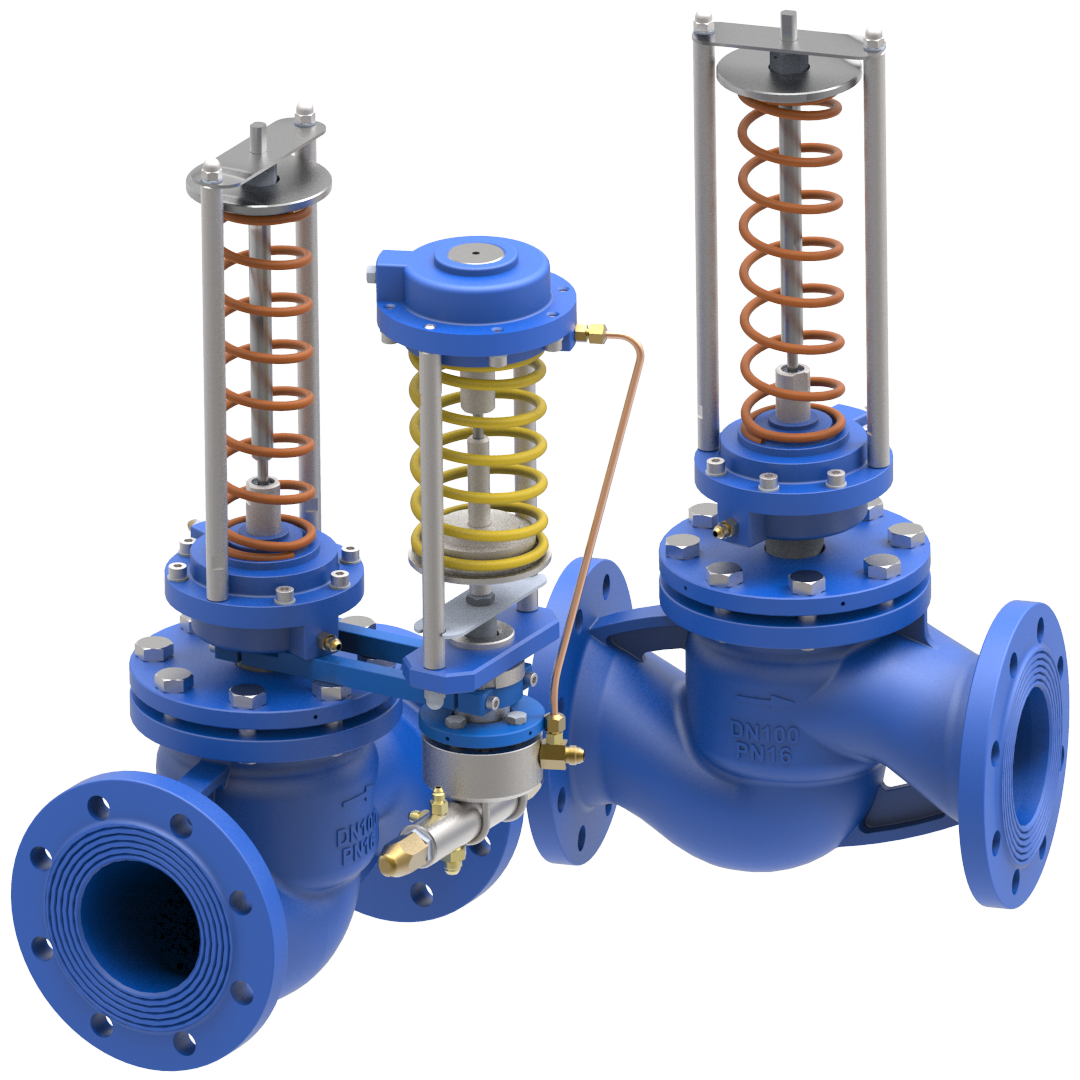

Системы аварийной защиты от превышения давления ESB

Основные технические характеристики систем аварийной защиты от превышения давления ESB

Таблицу можно прокрутить вправо →

НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Номинальный диаметр отсечного клапана для подающего трубопровода DN, мм	15	20	25	32	40	50	65	80	100	125	150	200
Номинальный диаметр отсечного клапана для обратного трубопровода DN, мм	15	20	25	32	40	50	65	80	100	125	150	200
Максимальная условная пропускная способность Kvs, м³/ч	4	8	10	16	25	40	63	100	160	200	280	630
Настройка давления срабатывания, бар (МПа)	от 1 до 12 (от 0,1 до 1,2)
Исполнение диапазона настройки пружин, бар (МПа)
исполнение 1.1	0,16…1,8 (0,016…0,18), оранжевая пружина
исполнение 1.2	0,24…3,0 (0,024…0,30), серая пружина
исполнение 1.3	0,4…4,8 (0,04…0,48), оранжевая и серая пружины
исполнение 2.1	0,5…5,8 (0,05…0,58), красная пружина
исполнение 2.2	0,9…10,0 (0,09…1,0), жёлтая пружина
исполнение 2.3	1,4…15,8 (0,14…1,58), красная и жёлтая пружины
Условное давление PN, бар (МПа)	16 (1,6); 25 (2,5)*
Рабочая среда	вода, этиленгликоль и пропиленгликоль (концентрация до 65%)
Температура рабочей среды T, °C	от +5 до +150
Тип присоединения	фланцевый
Зона пропорциональности, % от верхнего предела настройки, не более	6
Относительная протечка, % от Kvs, не более	0,01
Материалы
корпус	чугун
крышка	сталь 20
шток, плунжер, седло	нержавеющая сталь 40Х13
сменный блок уплотнения штока	направляющие: PTFE; прокладки: EPDM
уплотнение в затворе	«металл по металлу»
мембрана	EPDM на тканевой основе

* Поставляется по спецзаказу (для заказа доступны DN 15–100).

Маркировка системы аварийной защиты от превышения давления ESB

ESB-X1-X2-X3-X4-X5, где:

ESB – условное обозначение системы аварийной защиты от превышения давления;
X1 – номинальный диаметр трубопровода вторичной теплосети (обратного трубопровода);
X2 – номинальный диаметр трубопровода первичной теплосети (подающего трубопровода);
X3 – номинальное давление (16 – для PN 1,6 МПа, 25 – для PN 2,5 МПа);
X4 – давление сбрасывания, бар;
X5 – обозначение диапазона настройки пружин.

ПРИМЕР ЗАКАЗА:

ESB-40-40-16-6-2.2 – система аварийной защиты от превышения давления с отсечными клапанами DN 40 и пропускной способностью 25 м³/ч на подающем и обратном трубопроводах, максимальной температурой рабочей среды +150 °C, рабочим давлением 1,6 МПа, давлением сбрасывания 6 бар и диапазоном настройки 2.2 (от 0,9 до 10 бар).

Комплект поставки

регулятор давления «после себя» RDT-P – 2 шт.;
импульсный клапан (блок аварийной защиты) – 1 шт.;
медная импульсная трубка 6x1 мм длиной 1,5 м с двумя латунными гайками с внутренней резьбой M10x1 – 3 шт.;
латунный штуцер с наружной трубной резьбой G ½ для подключения к шаровому крану – 3 шт.

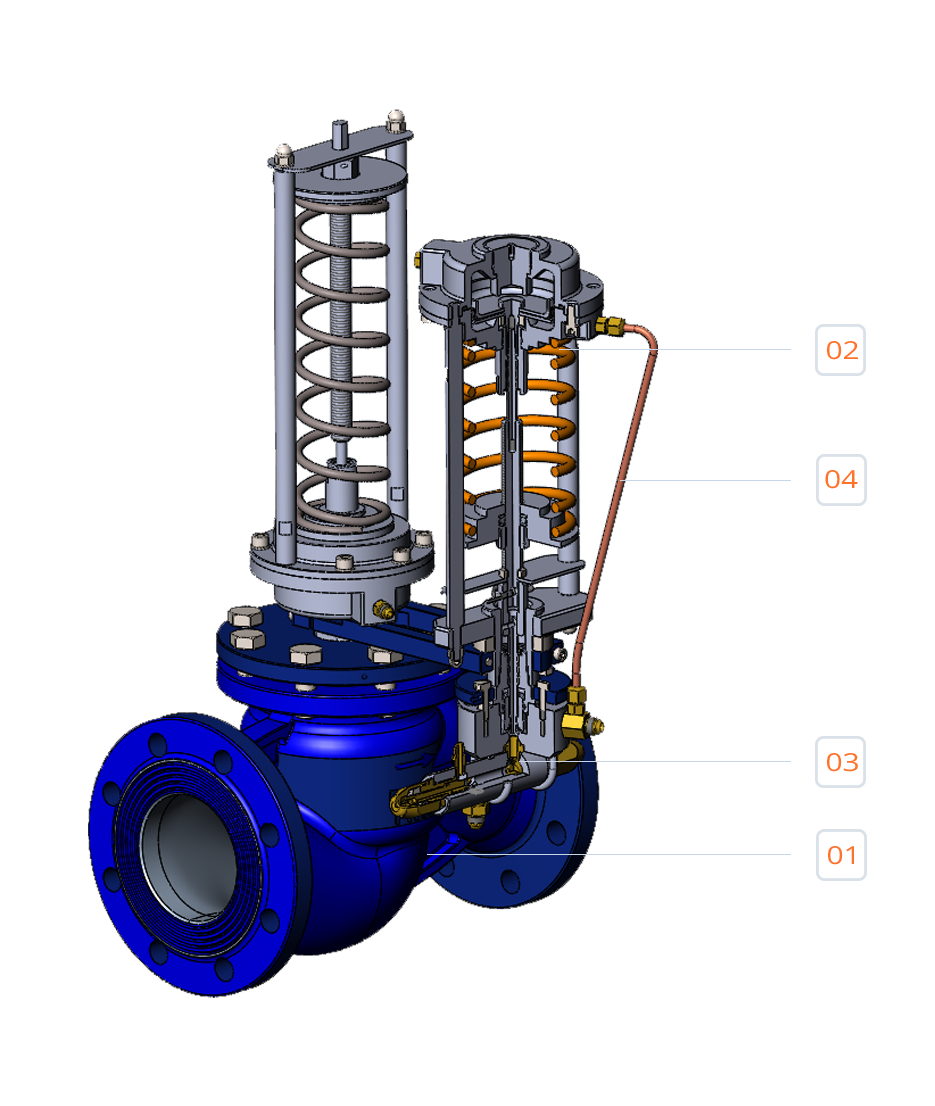

Устройство системы аварийной защиты от превышения давления ESB

Общая конструкция системы аварийной защиты от превышения давления ESB:

01 регулятор давления RDT-P (отсечной)

02 импульсный клапан

03 блок дросселирующий

04 импульсные капиллярные трубки

Устройство регулятора давления «после себя» RDT-P в составе системы ESB

Общая конструкция регулятора давления «после себя» RDT-P:

01 корпус клапана

02 плунжер клапана

03 мембранная камера исполнительного механизма

04 исполнительный механизм: устройство, задающее необходимое давление (задатчик)

Габаритные размеры систем аварийной защиты от превышения давления ESB

Габаритные размеры системы аварийной защиты от превышения давления ESB

Таблицу можно прокрутить вправо →

НАИМЕНОВАНИЕ ПАРАМЕТРОВ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр DN, мм	15	20	25	32	40	50	65	80	100	125	150	200
Длина L2, мм	325	325	325	325	330	335	350	355	365	380	395	425
Масса, кг, не более	37	38	40	43	47	53	63	75	103	123	153	243

Габаритные размеры и масса регуляторов давления «после себя» RDT-P

Габаритные размеры регулятора давления «после себя» RDT-P: L, H1, H

Таблицу можно прокрутить вправо →

НАИМЕНОВАНИЕ ПАРАМЕТРОВ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр DN, мм	15	20	25	32	40	50	65	80	100	125	150	200
Длина L, мм	130	150	160	180	200	230	290	310	350	400	480	600
Высота H1, мм	352,5	352,5	357,5	370	365	377,5	507,5	520	560	630	652,5	712,5
Высота H, мм, не более	400	405	415	440	440	460	600	620	670	755	795	860
Масса, кг, не более	12	12,5	13,5	15	17	20	25	31	45	55	70	115

Схема подключения системы аварийной защиты от превышения давления

Схема подключения системы аварийной защиты от превышения давления ESB в тепловом пункте

Монтажные положения регуляторов давления «после себя» RDT-P

При температуре среды до +120 °C

Допустимое монтажное положение регулятора RDT-P в системе ESB при температуре среды до +120 °C, регулятор на боку

При температуре среды свыше +120 °C

Прямолинейные участки до и после регуляторов не требуются.

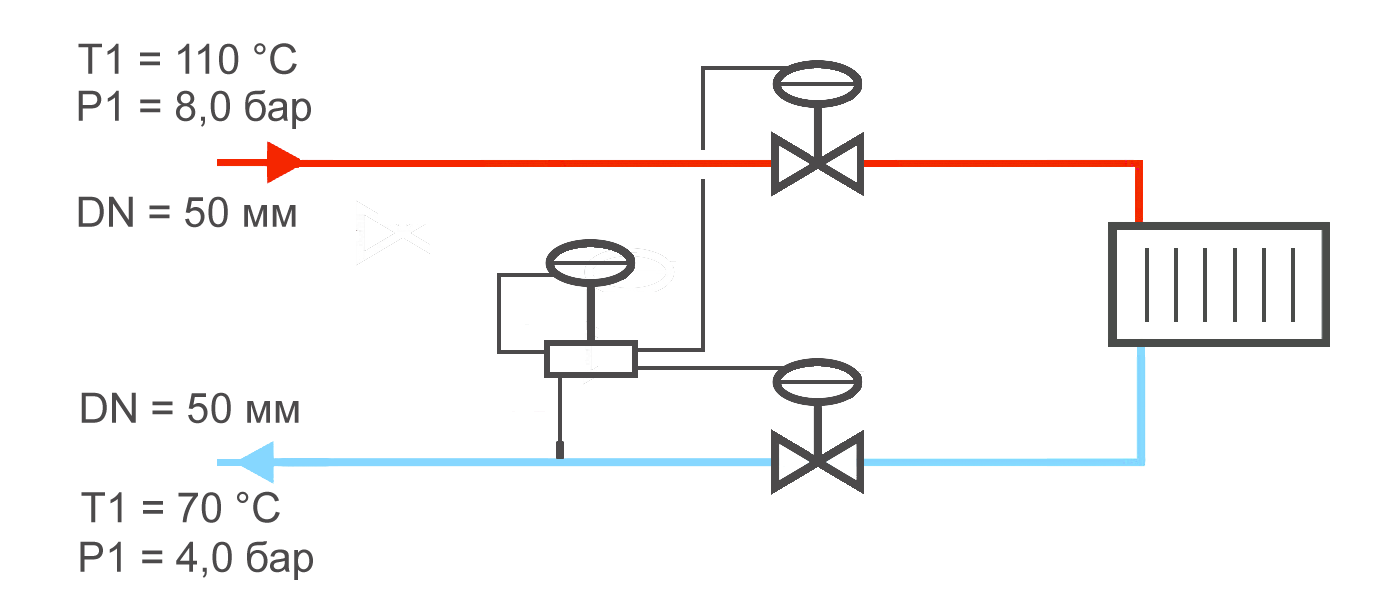

Схема теплового пункта: пример подбора системы аварийной защиты от превышения давления ESB

Требуется подобрать систему аварийной защиты от превышения давления.

Давление в подающем трубопроводе: P1 = 8 бар, температура T1 = 110 °C.

Давление в обратном трубопроводе: P2 = 4 бар, температура T2 = 70 °C.

Диаметр подающего трубопровода: 50 мм, обратного: 50 мм.

Давление сбрасывания: 6 бар.

Система ESB подбирается по диаметрам подающего и обратного трубопроводов, на которые устанавливаются отсечные регуляторы давления, по максимальному рабочему давлению теплоносителя и по давлению настройки (сбрасывания). Диапазон настройки выбирается так, чтобы давление сбрасывания было как можно ближе к середине диапазона.

Максимальное рабочее давление теплоносителя 8 бар, поэтому номинальное давление системы аварийной защиты 1,6 МПа.
Давление сбрасывания 6 бар ближе всего к середине диапазона 2.2 (от 0,9 до 10 бар, от 0,09 до 1 МПа).

НОМЕНКЛАТУРА ДЛЯ ЗАКАЗА:

ESB-50-50-16-6-2.2

Разборный мембранный блок (возможность быстрой замены мембраны прямо на объекте без снятия клапана)

6 вариантов диапазона настройки (от 0,16 до 15,8 бар), позволяющие подобрать оптимальное значение жесткости пружин под любые условия

Жесткая вертикальная связь поршня клапана и верхнего штока задатчика (исключает заклинивание штока клапана)

Комплектная поставка (поставляется комплектом с импульсными трубками)

Стойки безопасности (обеспечивают безопасность обслуживающего персонала и исключает несоосность штока задатчика)

Вопросы о системах аварийной защиты ESB

Что такое система аварийной защиты ESB?

Система защищает тепловые пункты с зависимой схемой присоединения от аварийного повышения давления в обратном трубопроводе теплосети. При превышении настроенного давления она автоматически перекрывает подающий, а затем обратный трубопровод тепловой сети.

Возвращается ли тепловой пункт в работу после срабатывания?

Да, после восстановления давления система автоматически возвращает тепловой пункт в исходный режим работы. Вмешательство персонала не требуется.

Из чего состоит система?

Из двух регуляторов давления «после себя» RDT-P, которые работают как отсечные клапаны на подающем и обратном трубопроводах, импульсного клапана (блока аварийной защиты), дросселирующего блока и импульсных трубок. Всё это входит в комплект поставки.

Какие диаметры выпускаются?

Отсечные клапаны от DN 15 до DN 200 с пропускной способностью Kvs от 4 до 630 м³/ч. Диаметры подающего и обратного трубопровода указываются в маркировке отдельно.

На какое давление настраивается срабатывание?

Давление срабатывания настраивается в диапазоне от 1 до 12 бар (от 0,1 до 1,2 МПа). Для точной настройки выпускаются шесть исполнений пружин: от 1.1 (от 0,16 до 1,8 бар) до 2.3 (от 1,4 до 15,8 бар). Диапазон выбирают так, чтобы давление сбрасывания было ближе к его середине.

На какое давление и температуру рассчитана система?

Условное давление PN 16 (1,6 МПа), по спецзаказу PN 25 (2,5 МПа) для DN 15–100. Температура рабочей среды от +5 до +150 °C. Рабочая среда: вода, растворы этиленгликоля и пропиленгликоля концентрацией до 65%.

Как подобрать систему ESB?

По диаметрам подающего и обратного трубопровода, максимальному рабочему давлению (от него зависит PN) и давлению сбрасывания (от него зависит исполнение пружин). Пример приведён на вкладке «Пример подбора».

Как расшифровать маркировку ESB-40-40-16-6-2.2?

ESB – система аварийной защиты, первое 40 – диаметр обратного трубопровода, второе 40 – диаметр подающего трубопровода, 16 – номинальное давление PN 1,6 МПа, 6 – давление сбрасывания в барах, 2.2 – исполнение диапазона настройки пружин (от 0,9 до 10 бар).
