Электроприводы TSL

Назначение и область применения:

Электропривод управляется модулем управления (контроллером), который формирует трехпозиционный управляющий сигнал и служит для управления двух и трехходовыми регулирующими клапанами с поступательным перемещением штока.

Регулирующие клапаны с электроприводами устанавливают в системах отопления, вентиляции и горячего водоснабжения зданий, а также в системах автоматизации технологических процессов.

Электропривод TSL универсальный (имеет 4 скорости перемещения штока) и может использоваться в системах отопления и ГВС благодаря возможности настройки скорости перемещения штока на объекте.

Электропривод прямоходный трехпозиционный TSL обладает следующими возможностями:

  • имеет функцию ручного регулирования;
  • позволяет визуально осуществлять индикацию положения;
  • имеет регулируемые концевые выключатели положения для регулировки хода штока;
  • оснащен встроенной электронной защитой от перегрузки по усилию для предотвращения поломки электропривода.
Получить консультацию
Электроприводы TSL
Электроприводы TSL
Электроприводы TSL
Электроприводы TSL
Электроприводы TSL

Технические характеристики стандартных электроприводов TSL производства ООО "Завод Теплосила"

НАИМЕНОВАНИЕ ПАРАМЕТРОВ,
ЕДИНИЦЫ ИЗМЕРЕНИЯ
ЗНАЧЕНИЯ ПАРАМЕТРОВ

Марка электропривода

TSL-1600-25-1-230-IP67

TSL-1600-25-1R-230-IP67

TSL-2200-40-1-230-IP67

TSL-2200-40-1R-230-IP67

TSL-3000-60-1-230-IP67

Маркировка электропривода

101

101R

110

110R

120

Климатическое исполнение

УЗ

Напряжение, VAC

230

Тип управления

Трехпозиционное

Рабочий ход, мм

25

40

60

Скорость управления, мм/мин

25; 15; 10; 7,5

Номинальная нагрузка, Н

1600

2200

3000

Усилие отключения, Н

2000

2700

3600

Степень защиты

IP 67

Ручное управление

есть

Механическое присоединение

столбчатое

фланцевое

столбчатое

Местный указатель положения

есть

Тип подключения

клеммная колодка

Выключение по усилию

электронное, бесконтактное

Выключатели положения

есть, регулируемые

Возврат в исходное положение

при отключении питания (SUPERCAPACITOR)

нет

есть

нет

есть

нет

Возможность выбора исходного положения

«открыто» или «закрыто»

нет

есть

нет

есть

нет

Индикатор состояния

есть

Масса, кг, не более

2,5

2,7

2,8

3

3



Технические характеристики терморегулирующих электроприводов TSL производства ООО "Завод Теплосила"

НАИМЕНОВАНИЕ ПАРАМЕТРОВ,
ЕДИНИЦЫ ИЗМЕРЕНИЯ
ЗНАЧЕНИЯ ПАРАМЕТРОВ

Марка электропривода

TSL-1600-25-1T-230-IP67

TSL-1600-25-1TR-230-IP67

TSL-2200-40-1T-230-IP67

TSL-2200-40-1TR-230-IP67

Маркировка электропривода

201

201R

210

210R

Климатическое исполнение

УЗ

Напряжение, VAC

230

Рабочий ход, мм

25

25

40

40

Скорость управления, мм/мин

25; 15; 10; 7,5

Номинальная нагрузка, Н

1600

1600

2200

2200

Усилие отключения, Н

2000

2000

2700

2700

Режим работы

S4 - 25%, максимальная частота - 160 включений в час

Количество каналов измерения температуры

1

Тип датчика температуры

Pt 1000

Диапазон регулирования температуры*, ºС

1 – 99

Автонастройка полного хода

Да

Установка направления перемещения штока*

Да

Индикатор режима

Да

Интерфейс связи RS-485

Да

Реле «Авария»**

Да

Функция безопасности (возврат штока при

пропадании электропитания)

Нет

Да

Нет

Да

Механическое присоединение

столбчатое или фланцевое

Местный указатель положения

Да

Ручное управление

Да

Степень защиты

IP67

Масса, кг, не более

2,5

2,7

2,8

3

Подключение

Клеммные зажимы 2,5 мм2 (кабельные вводы М16х1,5)

Примечания:

*- Настройка производится переключателями.

** - Максимальные параметры релейного выхода “Авария”: 250 В, 50 Гц; 1 А (cos φ=1).

Маркировка и пример заказа электропривода TSL
TSL-X1-X2-X3-X4-IP67
где:
TSL– Условное обозначение привода;
X1 – Обозначение номинального усилия привода, Н;
X2 – Величина хода электропривода, мм;
X3 – Конструктивное исполнение:
1– Стандартное исполнение;
1R– Исполнение с функцией безопасности;
1T - Терморегулирующий привод;
1TR - Терморегулирующий привод с функцией безопасности;
X4 – Напряжение питания привода, В;
IP67– Класс защиты электропривода.


ПРИМЕР ЗАКАЗА:

TSL-1600-25-1-230-IP67 – электропривод прямоходный трехпозиционный TSL с номинальным усилием 1600 Н, величиной хода привода 25 мм стандартного исполнения с напряжением питания 230 В и степенью защиты IP67.

 Габаритные и присоединительные размеры электроприводов TSL

МАРКА ЭЛЕКТРОПРИВОДА

TSL-1600-25-1-230-IP67, TSL-1600-25-1R-230-IP67
TSL-1600-25-1T-230-IP67, TSL-1600-25-1TR-230-IP67

TSL-2200-40-1-230-IP67, TSL-2200-40-1R-230-IP67
TSL-2200-40-1T-230-IP67, TSL-2200-40-1TR-230-IP67

TSL-3000-60-1-230-IP67

*Размеры электропривода в стандартном исполнении
** Размеры электропривода в высокотемпературном исполнении

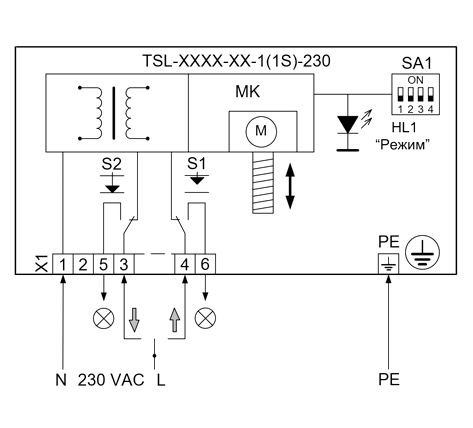

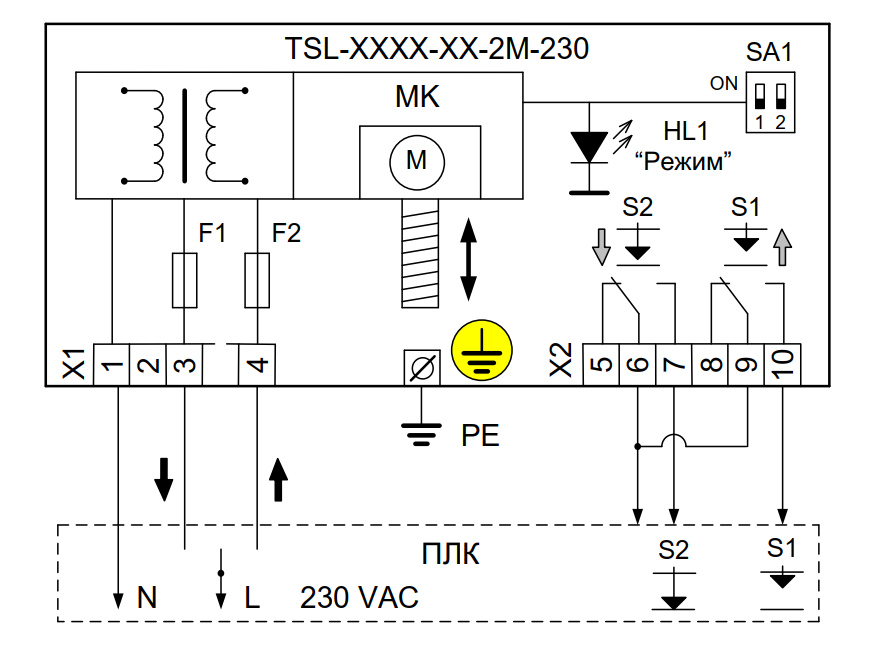

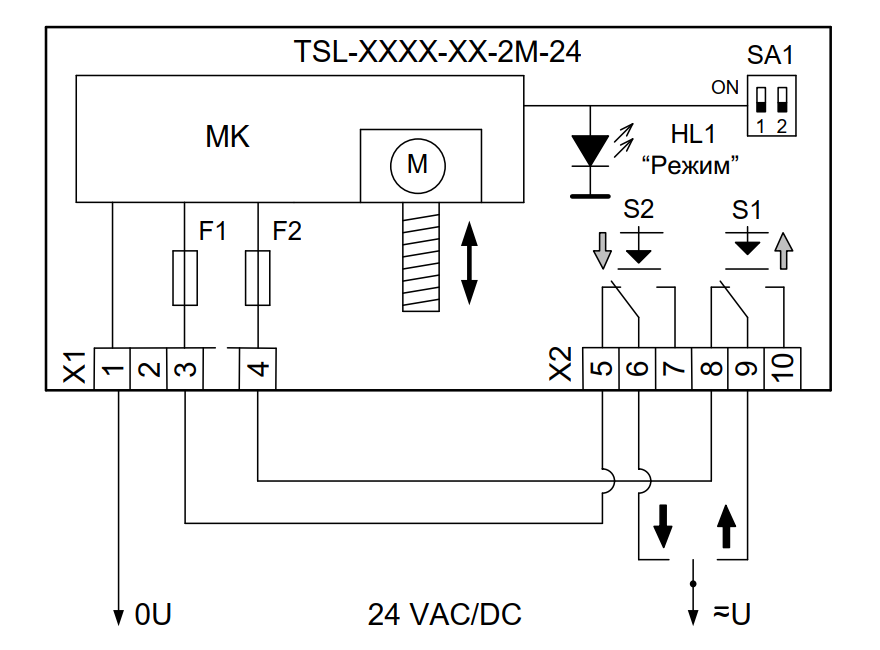

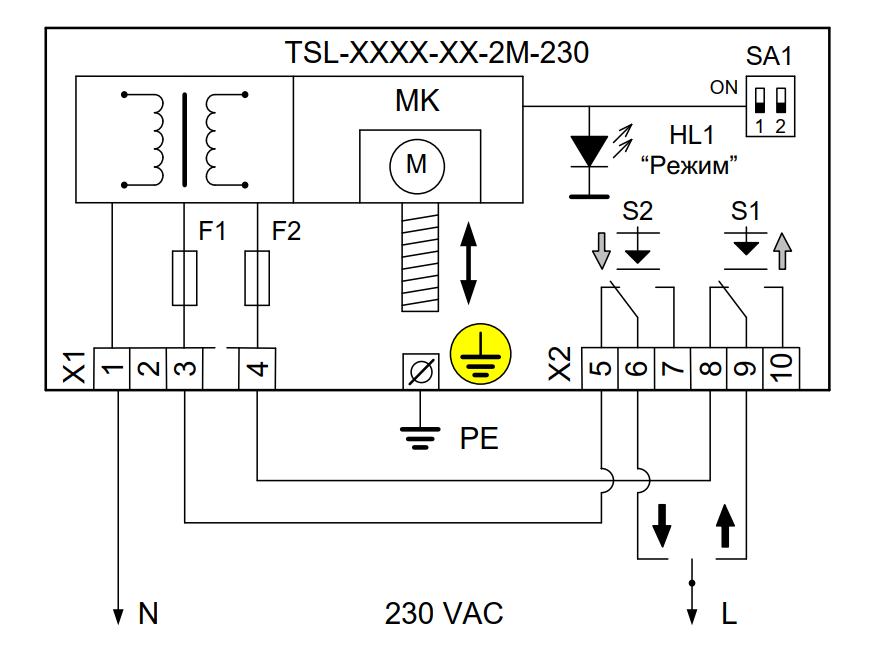

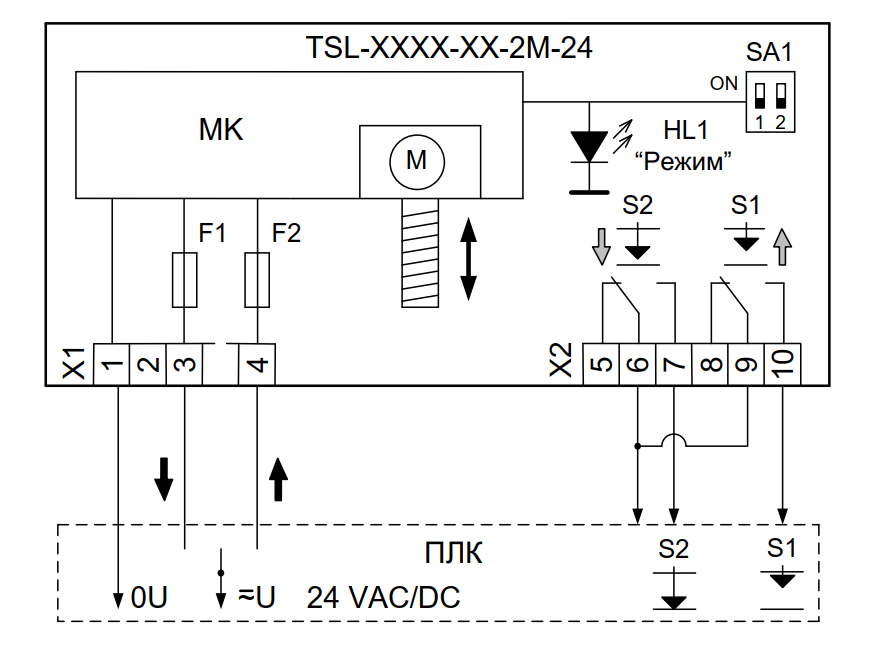

Схема подключения стандартных электроприводов TSL

ТИП ЭЛЕКТРОПРИВОДА

TSL-1600 (тип электропривода 101)

TSL-2200 (тип электропривода 110)

TSL-3000 (тип электропривода 120)

TSL-1600-1R (тип электропривода 101R)

TSL-2200-1R (тип электропривода 110R)

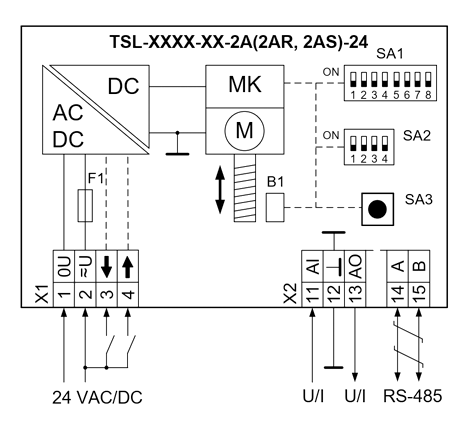

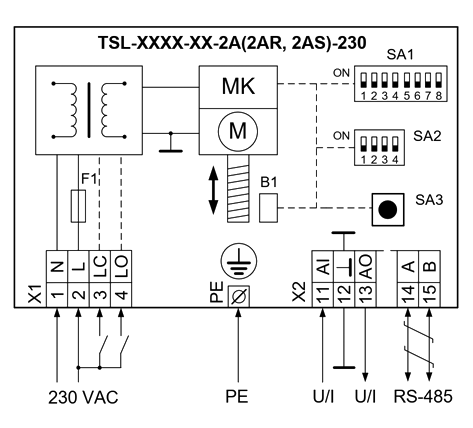

Схема подключения терморегулирующих электроприводов TSL-T

Условные обозначения:

μC - микропроцессор;

M - шаговый электродвигатель;

S1 - концевой позиционный выключатель “открыто“;

S2 - концевой позиционный выключатель “закрыто“;

БРП* - блок резервного питания (только для модификации электропривода “TSL-XXXX-XX-1TR-230-IP67” с функцией безопасности);

SA1 - переключатель функциональный;

SA2 - переключатель для установки заданной температуры («десятки»);

SA3 - переключатель для установки заданной температуры («единицы»);

SA4 - кнопка для автонастройки полного хода электропривода;

НL1 - индикатор состояния электропривода;

PE - заземляющий контакт;

Х1 - клеммная колодка для подключения электропитания 230 В, 50 Гц;

Х2 - клеммная колодка для подключения релейного аварийного выхода;

Х3* - клеммная колодка для подключения встроенного блока резервного электропитания (только для модификации “TSL-XXXX-XX-1TR-230-IP67” с функцией безопасности);

Х4 - клеммная колодка для подключения датчика температуры Т1 (Pt1000) и интерфейса связи RS-485.







TSL-1600-25-1-230-IP67 + адаптер №1





TSL-2200-40-1-230-IP67 + адаптер №2







Электроприводы TSL производства ООО «Завод Теплосила» можно устанавливать на регулирующие клапаны других производителей с помощью специальных адаптеров.
Варианты замены электроприводов других производителей на привод TSL представлены в таблице.



 Таблица замены электроприводов других производителей на привод TSL производства "ООО Завод Теплосила"

ПРОИЗВОДИТЕЛЬ

МАРКА
ЗАМЕНЯЕМОГО
ЭЛЕКТРОПРИВОДА

ХАРАКТЕРИСТИКИ ЗАМЕНЯЕМОГО ЭЛЕКТРОПРИВОДА

МАРКА ЭЛЕКТРОПРИВОДА
ТЕПЛОСИЛА

ХАРАКТЕРИСТИКИ
ЭЛЕКТРОПРИВОДА
ТЕПЛОСИЛА


АДАПТЕРА



ARV 152

AC 230В, 3-х поз., 450 Н, ход 10 мм, 15 сек/мм, IP54

TSL-1600-25-1-230-IP67

AC 230В, 3-х поз., 1600 Н,
ход 25 мм, 2,4/4/6/8 сек/мм, IP67

1

ARV 153

AC 230В, 3-х поз., 450 Н, ход 10 мм, 3 сек/мм, IP54

AMV 10

AC 230В, 3-х поз., 300 Н, ход 5 мм, 14 сек/мм, IP54

AMV 13

AC 230В, 3-х поз., 300 Н, ход 5 мм, 14 сек/мм, IP54,
возвратная пружина

TSL-1600-25-1R-230-IP67

AC 230В, 3-х поз., 1600 Н,
ход 25 мм, 2,4/4/6/8 сек/мм,
IP67, функция безопасности
(встроенный аккумулятор)

AMV 13 SU

AC 230В, 3-х поз., 300 Н, ход 5,5 мм, 14 сек/мм, IP54,
возвратная пружина

AMV 23

AC 230В, 3-х поз., 450 Н, ход 10 мм, 15 сек/мм, IP54,
возвратная пружина

AMV 33

AC 230В, 3-х поз., 450 Н, ход 10 мм, 3 сек/мм, IP54,
возвратная пружина

AMV 25

AC 230В, 3-х поз., 1000 Н, ход 15 мм, 11 сек/мм, IP54

TSL-1600-25-1-230-IP67

AC 230В, 3-х поз., 1600 Н,
ход 25 мм, 2,4/4/6/8 сек/мм, IP67

2

AMV 35

AC 230В, 3-х поз., 600 Н, ход 15 мм, 3 сек/мм, IP54

AMV 25 SD
AMV 25 SU

AC 230В, 3-х поз., 450 Н, ход 15 мм, 15 сек/мм, IP54,
возвратная пружина

TSL-1600-25-1R-230-IP67

AC 230В, 3-х поз., 1600 Н,
ход 25 мм, 2,4/4/6/8 сек/мм,
IP67, функция безопасности
(встроенный аккумулятор)

AMV 438 SU

AMV 435

AC 230В, 3-х поз., 400 Н, ход 20 мм, 7,5/15 сек/мм, IP54

TSL-1600-25-1-230-IP67

AC 230В, 3-х поз., 1600 Н,
ход 25 мм, 2,4/4/6/8 сек/мм, IP67

3

AME 655

AC 230В, 3-х поз., 2000 Н, ход 50 мм, 2/6 сек/мм, IP54

TSL-3000-60-1-230-IP67

AC 230В, 3-х поз., 3000 Н,
ход 60 мм, 2,4/4/6/8 сек/мм, IP67

4

AME 658 SD
AME 658 SU

AC 230В, 3-х поз., 2000 Н, ход 50 мм, 2/6 сек/мм, IP54,
возвратная пружина

TSL-2200-40-1R-230-IP67

AC 230В, 3-х поз., 2200 Н,
ход 40 мм, 2,4/4/6/8 сек/мм, IP67,
функция безопасности
(встроенный аккумулятор)

14

AMV 55

AC 230В, 3-х поз., 2000 Н, ход 40 мм, 8 сек/мм, IP54

TSL-2200-40-1-230-P67

AC 230В, 3-х поз., 2200 Н,
ход 40 мм, 2,4/4/6/8 сек/мм, IP67

AMV 56

AC 230В, 3-х поз., 1500 Н, ход 40 мм, 4 сек/мм, IP54

Siemens

SAX 31.00

AC 230В, 3-х поз., 800 Н, ход 20 мм, 6 сек/мм, IP54

TSL-1600-25-1-230-IP67

AC 230В, 3-х поз., 1600 Н,
ход 25 мм, 2,4/4/6/8 сек/мм, IP67

5

SAX 31.03

AC 230В, 3-х поз., 800 Н, ход 20 мм, 1,5 сек/мм, IP54

SKD 32.50

AC 230В, 3-х поз., 1000 Н, ход 20 мм, 6 сек/мм, IP54

SKD 32.51

AC 230В, 3-х поз., 1000 Н, ход 20 мм, 6 сек/мм, IP54,
возвратная пружина

TSL-1600-25-1R-230-IP67

AC 230В, 3-х поз., 1600 Н,
ход 25 мм, 2,4/4/6/8 сек/мм,
IP67, функция безопасности
(встроенный аккумулятор)

SKD 32.21

AC 230В, 3-х поз., 1000 Н, ход 20 мм,
1,5 сек/мм (откр.)/0,5 сек/мм (закр.), IP54,
возвратная пружина

SKВ 32.50

AC 230В, 3-х поз., 2800 Н, ход 20 мм, 6 сек/мм, IP54

TSL-3000-60-1-230-P67

AC 230В, 3-х поз., 3000 Н,
ход 60 мм, 2,4/4/6/8 сек/мм,
IP67

16

SKС 32.60

AC 230В, 3-х поз., 2800 Н, ход 40 мм, 3 сек/мм, IP54

SKВ 32.51

AC 230В, 3-х поз., 2800 Н, ход 20 мм, 6 сек/мм, IP54,
возвратная пружина

TSL-2200-40-1R-230-P67

AC 230В, 3-х поз., 2200 Н,
ход 40 мм, 2,4/4/6/8 сек/мм,
IP67, функция безопасности
(встроенный аккумулятор)

6

SKС 32.61

AC 230В, 3-х поз., 2800 Н, ход 40 мм, 3 сек/мм, IP54,
возвратная пружина

Sauter

AVM105F100

AC 230В, 3-х поз., 250 Н, ход 8 мм, 3,75 сек/мм, IP54

TSL-1600-25-1-230-IP67

AC 230В, 3-х поз., 1600 Н,

ход 25 мм, 2,4/4/6/8 сек/мм, IP67

5

AVM105F120

AC 230В, 3-х поз., 250 Н, ход 8 мм, 15 сек/мм, IP54

AVM115F120

AC 230В, 3-х поз., 500 Н, ход 8 мм, 15 сек/мм, IP54

AVM321F110

AC230В, 3-х поз., 1000 Н, ход 8 мм, 6/12 сек/мм, IP54

TSL-1600-25-1R-230-IP67

AC 230В, 3-х поз., 1600 Н,

ход 25 мм, 2,4/4/6/8 сек/мм, IP67,

функция безопасности

(встроенный аккумулятор)

AVM321SF132

AC 230В (с модулем на 230В), 3-х поз., 1000 Н,
ход 8 мм, 6/12 сек/мм, IP54

AVM322F120

AC 230В, 3-х поз., 1000 Н, ход 20 мм, 6/12 сек/мм, IP54

TSL-1600-25-1-230-IP67

AC 230В, 3-х поз., 1600 Н,

ход 25 мм, 2,4/4/6/8 сек/мм, IP67

16

AVM322SF132

AC 230В (с модулем на 230В), 3-х поз., 1000 Н,
ход 8 мм, 6/12 сек/мм, IP54

AVF124F130

AC 230В, 3-х поз., 500 Н, ход 8 мм, 7,5/15 сек/ мм,IP54,
возвратная пружина

TSL-1600-25-1R-230-IP67

AC 230В, 3-х поз., 1600 Н,

ход 25мм, 2,4/4/6/8 сек/мм, IP67,

функция безопасности

(встроенный аккумулятор)

6

AVF124F230

AVM234SF132

AC 230В (с модулем на 230В), 3-х поз., 2500 Н,
ход 40 мм, 2/4/6/ сек/мм, IP54

TSL-3000-60-1-230-P67

AC 230В, 3-х поз., 3000 Н,

ход 60 мм, 2,4/4/6/8 сек/мм, IP67

16

AVF234SF132

AVF234SF232

AC 230В (с модулем на 230В), 3-х поз., 2000 Н,
ход 40 мм, 2/4/6/ сек/мм, IP54,

TSL-2200-40-1R-230-P67

AC 230В, 3-х поз., 2200 Н,

ход 40 мм, 2,4/4/6/8 сек/мм, IP67,

функция безопасности

(встроенный аккумулятор)

6

AVN224SF132

AVN224SF232

AC 230В (с модулем на 230В), 3-х поз., 1100 Н,
ход 40 мм, 2/4/6/ сек/мм, IP54, возвратная пружина

Belimo

NV230A-RE

AC 230В, 3-х поз., 1000 Н, ход 20 мм, 7,5 сек/мм, IP54

TSL-1600-25-1-230-IP67

AC 230В, 3-х поз., 1600 Н,
ход 25 мм, 2,4/4/6/8 сек/мм, IP67

5

SV230A-RE

AC 230В, 3-х поз., 1500 Н, ход 20 мм, 7,5 сек/мм, IP54

NVK230A-3-RE

AC 230В, 3-х поз., 1000 Н, ход 20 мм, 7,5 сек/ мм, IP54,
функция безопасности (встроенный аккумулятор)

TSL-1600-25-1R-230-IP67

AC 230В, 3-х поз., 1600 Н,
ход 25 мм, 2,4/4/6/8 сек/мм, IP67,
функция безопасности
(встроенный аккумулятор)

EV230A-RE

AC 230В, 3-х поз., 2500 Н, ход 50 мм, 7,5 сек/мм, IP54

TSL-3000-60-1-230-IP67

AC 230В, 3-х поз., 3000 Н,
ход 60 мм, 2,4/4/6/8 сек/мм, IP67

16

NV230A-TPS

AC 230В, 3-х поз., 1000 Н, ход 20 мм, 7,5 сек/мм, IP54

TSL-1600-25-1-230-IP67

AC 230В, 3-х поз., 1600 Н,
ход 25 мм, 2,4/4/6/8 сек/мм, IP67

13

Honeywell

ML6420A3015

AC 230В, 3-х поз., 600 Н, ход 20 мм, 3 сек/мм, IP54

TSL-1600-25-1-230-IP67

AC 230В, 3-х поз., 1600 Н,
ход 25 мм, 2,4/4/6/8 сек/мм, IP67

7

ML6420А3031

AC 230В, 3-х поз., 600 Н, ход 20 мм, 1,5 сек/мм, IP54

ML6425A3014
ML6425В3021

AC 230В, 3-х поз., 600 Н, ход 20 мм, 5,4 сек/мм, IP54,
возвратная пружина

TSL-1600-25-1R-230-IP67

AC 230В, 3-х поз., 1600 Н,
ход 25 мм, 2,4/4/6/8 сек/мм, IP67,
функция безопасности
(встроенный аккумулятор)

ML6421A3013

AC 230В, 3-х поз., 1800 Н, ход 20 мм, 5,7 сек/мм, IP54

TSL-1600-25-1-230-IP67

AC 230В, 3-х поз., 1600 Н,
ход 25 мм, 2,4/4/6/8 сек/мм, IP67

ML6421B3012

AC 230В, 3-х поз., 1800 Н, ход 38 мм, 5,5 сек/мм, IP54

TSL-2200-40-1-230-IP67

AC 230В, 3-х поз., 2200 Н,
ход 40 мм, 2,4/4/6/8 сек/мм, IP67

8

LDM

ANT40.11

AC 230В (с модулем на 230В), 3-х поз., 2500 Н,
ход 20/40 мм, 2/4/6 сек/мм, IP54

TSL-3000-60-1-230-IP67

AC 230В, 3-х поз., 3000 Н,
ход 60 мм, 2,4/4/6/8 сек/мм, IP67

16

ANT40.11S
ANT40.11R

AC 230В (с модулем на 230В), 3-х поз., 2000 Н,
ход 20/40 мм, 2/4/6 сек/мм, IP54

TSL-2200-40-1R-230-IP67

AC 230В, 3-х поз., 2200 Н,
ход 40 мм, 2,4/4/6/8 сек/мм, IP67,
функция безопасности
(встроенный аккумулятор)

6

Regada

ST mini 472.0 -
OxxAG/00

AC 230В, 3-х поз., 1000 Н, ход 25 мм, 6 сек/мм, IP67

TSL-1600-25-1-230-IP67

AC 230В, 3-х поз., 1600 Н,

ход 25 мм, 2,4/4/6/8 сек/мм, IP67

9

ST 0 490.0 -
OxxAP/00

AC230В, 3-х поз., 2500 Н, ход 40 мм, 3,75сек/мм, IP67

TSL-2200-40-1-230-IP67

AC 230В, 3-х поз., 2200 Н,

ход 40 мм, 2,4/4/6/8 сек/мм, IP67

10

JOHNSON

RA-3ххх-7127

AC 230В, 3-х поз., 1600Н, ход 13 мм, IP54

TSL-2200-40-1-230-IP67

AC 230В, 3-х поз., 2200 Н,

ход 40 мм, 2,4/4/6/8 сек/мм, IP67

11

RA-3ххх-7227

AC 230В, 3-х поз., 1800 Н, ход 25 мм, IP54

RA-3ххх-7327

RA-3ххх-7328

AC 230В, 3-х поз., 3000 Н, ход 42 мм, IP54

TSL-3000-60-1-230-IP67

AC 230В, 3-х поз., 3000 Н,

ход 60 мм, 2,4/4/6/8 сек/мм, IP67

17

SAMSON

3374-15

AC230В, 3-х поз., 2500 Н, ход 30 мм, 8 сек/мм, IP54

TSL-2200-40-1-230-IP67

AC 230В, 3-х поз., 2200 Н,
ход 40 мм, 2,4/4/6/8 сек/мм, IP67

12

3374-26
3374-36

AC230В, 3-х поз., 2500 Н, ход 15 мм, 8 сек/мм, IP54,
возвратная пружина

TSL-2200-40-1R-230-IP67

AC 230В, 3-х поз., 2200 Н,
ход 40 мм, 2,4/4/6/8 сек/мм, IP67,
функция безопасности
(встроенный аккумулятор)

3374-10

AC230В, 3-х поз., 2500 Н, ход 30 мм, 8 сек/мм, IP54

TSL-2200-40-1-230-IP67

AC 230В, 3-х поз., 2200 Н,
ход 40 мм, 2,4/4/6/8 сек/мм, IP67

18

3374-21
3374-31

AC230В, 3-х поз., 2500 Н, ход 15 мм, 8 сек/мм, IP54,
возвратная пружина

TSL-2200-40-1R-230-IP67

AC 230В, 3-х поз., 2200 Н,
ход 40 мм, 2,4/4/6/8 сек/мм, IP67,
функция безопасности
(встроенный аккумулятор)

Herz

F771281

AC 230В, 3-х поз., 500 Н, ход 15 мм, 10 сек/мм, IP54

TSL-1600-25-1-230-IP67

AC 230В, 3-х поз., 1600 Н,

ход 25 мм, 2,4/4/6/8 сек/мм, IP67

15

F771282

AC 230В, 3-х поз., 1000 Н, ход 20 мм, 7,5 сек/мм, IP54

F771283

AC 230В, 3-х поз., 1500 Н, ход 20 мм, 7,5 сек/мм, IP54

*Примечание: данные о товарах, приведенные в таблице, носят исключительно информационный характер, не является рекламой, получены из открытых источников.
Информацию о товарах, представленную в таблице, рекомендум уточнять непосредственно у производителя товаров.

ПРИМЕР ЗАКАЗА:

TSL-1600-25-1-230-IP67+адаптер №1 – электропривод прямоходный трехпозиционный TSL с номинальным усилием 1600 Н, величиной хода привода 25 мм стандартного исполнения с напряжением питания 230 В и степенью защиты IP67 с адаптером №1.
Получить консультацию

Вы проектировщик?

Контактное лицо

Стать партнером
