Регуляторы давления «перепуска» RDT-B

Назначение и область применения:

Регулятор «перепуска» прямого действия RDT-B является автоматическим регулятором перепада давления прямого действия, предназначенным для поддержания постоянного перепада давления на участке трубопровода, на котором установлен регулятор.

Клапан регулятора при отсутствии сигнала (энергии) нормально закрыт. При повышении перепада давлений на регуляторе клапан открывается.

В ИТП регулятор «перепуска» устанавливается на байпасных линиях для обеспечения постоянного расхода теплоносителя на основном участке трубопровода.

Регулятор не работает при отсутствии расхода и в тупиковых схемах.

2D-Модели

3D-Модели

BIM-Модели

Программа подбора регулятора давления

Руководство по эксплуатации регулятора давления "перепуска" RDT-B

Методика подбора регулятора давления

Опросный лист RDT

Каталог запчастей

Инструкция по сборке после ремонта

Устройство регулятора давления «перепуска» RDT-B

Общая конструкция регулятора давления «перепуска» состоит из:

01 корпус клапана

02 плунжер клапана

03 мембранная камера исполнительного механизма

04 исполнительный механизм: устройство, задающее необходимое давление (задатчик)

Основные технические характеристики регуляторов давления «перепуска» RDT-B

Таблицу можно прокрутить вправо →

НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр DN, мм	15	20	25	32	40	50	65	80	100	125	150	200
Максимальная условная пропускная способность Kvs, м³/ч	0,25 0,4 0,63 1 1,6 2,5 4	2,5 4 6,3 8	4 6,3 8 10	6,3 10 12,5 16	10 16 20 25	16 20 25 32 40	25 32 40 50 63	32 40 63 80 100	63 80 100 125 160	100 125 160 200	160 200 250 280	250 300 360 450 500 560 630
Коэффициент начала кавитации Z	0,6	0,6	0,6	0,55	0,55	0,5	0,5	0,45	0,4	0,35	0,3	0,2
Условное давление PN, бар (МПа)	16 (1,6); 25 (2,5)*
Рабочая среда	вода, этиленгликоль и пропиленгликоль (концентрация до 65%)
Температура рабочей среды T, °C	от +5 до +150
Тип присоединения	фланцевый
Исполнение диапазона настройки регулятора, бар (МПа)
исполнение 0.1	0,08…0,9 (0,008…0,09), оранжевая пружина
исполнение 1.1	0,16…1,8 (0,016…0,18), оранжевая пружина
исполнение 1.2	0,24…3,0 (0,024…0,30), серая пружина
исполнение 1.3	0,4…4,8 (0,04…0,48), оранжевая и серая пружины
исполнение 2.1	0,5…5,8 (0,05…0,58), красная пружина
исполнение 2.2	0,9…10,0 (0,09…1,0), жёлтая пружина
исполнение 2.3	1,4…15,8 (0,14…1,58), красная и жёлтая пружины
Зона пропорциональности, % от верхнего предела настройки, не более	6
Относительная протечка, % от Kvs, не более	0,05
Материалы
корпус	чугун
крышка	сталь 20
шток, плунжер, седло	нержавеющая сталь 40Х13
сменный блок уплотнения штока	направляющие: PTFE; прокладки: EPDM
уплотнение в затворе	«металл по металлу»
мембрана	EPDM на тканевой основе

* Поставляется по спецзаказу (для заказа доступны DN 15–100).

Маркировка регулятора давления «перепуска» RDT-B

RDT-B-X1-X2-X3-X4, где:

RDT-B – условное обозначение регулятора давления «перепуска»;
X1 – исполнение диапазона настройки регулятора;
X2 – условный диаметр DN;
X3 – максимальная условная пропускная способность Kvs;
X4 – рабочее давление (1,6 МПа – не указывается, 2,5 МПа – указывается значение 25).

ПРИМЕР ЗАКАЗА:

RDT-B-1.3-32-10 – регулятор давления «перепуска» с условным диаметром 32 мм, пропускной способностью 10 м³/ч, максимальной температурой рабочей среды +150 °C, рабочим давлением 1,6 МПа, с диапазоном настройки 1.3 (от 0,4 до 4,8 бар).

Комплект поставки регулятора давления «перепуска» RDT-B (DN 15–200)

медная импульсная трубка 6x1 мм длиной 1,5 м с двумя латунными гайками с внутренней резьбой M10x1 – 1 шт.;
медная импульсная трубка 6x1 мм длиной 1,0 м с двумя латунными гайками с внутренней резьбой M10x1 – 1 шт.;
латунные штуцеры с наружной трубной резьбой G ½ для подключения к шаровым кранам – 2 шт.

Зависимость давления, которое выдерживает корпус регулятора, от температуры

График зависимости допустимого давления от температуры для корпуса регулятора RDT-B PN 16

График зависимости допустимого давления от температуры для корпуса регулятора RDT-B PN 25

Габаритные размеры и масса регуляторов давления «перепуска» RDT-B

Габаритные размеры регулятора давления «перепуска» RDT-B: L, H1, H

Таблицу можно прокрутить вправо →

НАИМЕНОВАНИЕ ПАРАМЕТРОВ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр DN, мм	15	20	25	32	40	50	65	80	100	125	150	200
Длина L, мм	130	150	160	180	200	230	290	310	350	400	480	600
Высота H1, мм	397,5	395,5	402,5	410	410	422,5	537,5	555	595	660	682,5	730
Высота H1 (исполнение 0.1), мм	597,5	597,5	602,5	610	610	622,5	617,5	635	675	775	797,5	845
Высота H, мм, не более	445	450	460	480	485	505	630	655	705	785	825	900
Высота H (исполнение 0.1), мм, не более	645	650	660	680	685	705	710	735	785	900	940	1015
Масса (стандартное исполнение), кг, не более	13	13,5	14,5	16	19	22	26	32	45	56	70	112
Масса (исполнение 0.1), кг, не более	16	16,5	17,5	19	21	24	29	35	49	60	75	117

Схема установки регулятора давления «перепуска» RDT-B на байпасной линии ИТП

Монтажные положения регулятора давления «перепуска» RDT-B

При температуре среды до +120 °C

Допустимое монтажное положение регулятора RDT-B при температуре среды до +120 °C, регулятор на боку

При температуре среды свыше +120 °C

Прямолинейные участки до и после регулятора не требуются.

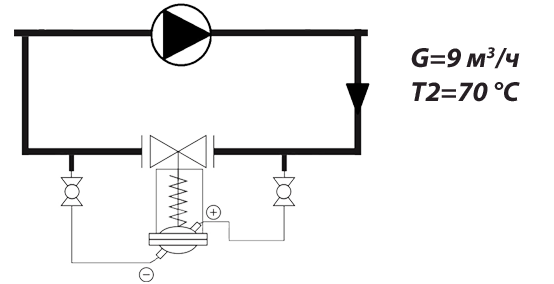

Схема ИТП: пример подбора регулятора давления «перепуска» RDT-B на байпасной линии насоса

Требуется подобрать регулятор давления «перепуска» для обеспечения перепада давления на байпасной линии насоса ΔPув = 2,2 бар.

Расход сетевого теплоносителя: G = 9 м³/ч, температура: T2 = 70 °C.

Давление перед регулятором: 5,7 бар.

В соответствии с Методикой подбора регуляторов давления прямого действия:

По формуле (2) определяем минимальный условный диаметр регулятора:

Dу = 18,8·√(G/V) = 18,8·√(9/3) = 32,6 мм.

Скорость в выходном сечении регулятора V выбираем равной максимально рекомендуемой (3 м/с) для регуляторов в ИТП в соответствии с методикой подбора регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
По формуле (3) определяем требуемую пропускную способность регулятора:

Kv = kзап1·G/√ΔP = 1,2·9/√2,2 = 7,3 м³/ч.
Из таблицы (вкладка «Технические характеристики») выбираем регулятор RDT-B с ближайшим большим условным диаметром Dу и ближайшей большей максимальной условной пропускной способностью Kvs:

Dу = 40 мм, Kvs = 10 м³/ч.
По формуле (7) определяем фактический перепад на полностью открытом регуляторе при максимальном расходе 9 м³/ч:

ΔPф = (G/Kvs)² = (9/10)² = 0,81 бар.
Из таблицы (вкладка «Технические характеристики») для ΔP = 2,2 бар выбираем исполнение диапазона настройки регулятора 1.3 (от 0,4 до 4,8 бар).
По формуле (9) и значению Pнас для температуры теплоносителя T2 = 70 °C определяем максимальный перепад давлений, который может «погасить» регулятор:

ΔPпред = Z·(Pвх – Pнас) = 0,55·(5,7 – (–0,69)) = 3,5 бар.

Так как расчётный перепад давления на регуляторе ΔP = 2,2 бар меньше ΔPпред = 3,5 бар, регулятор подобран корректно: кавитации в регуляторе при заданных параметрах нет.

НОМЕНКЛАТУРА ДЛЯ ЗАКАЗА:

RDT-B-1.3-40-10

Широкий диапазон Kvs на каждый диаметр

Разборный мембранный блок (возможность быстрой замены мембраны прямо на объекте без снятия клапана)

<p>7 вариантов диапазона настройки регуляторов (от 0,08 до 15,8 бар), позволяющие подобрать оптимальное значение жесткости пружин под любые условия</p>

7 вариантов диапазона настройки регуляторов (от 0,08 до 15,8 бар), позволяющие подобрать оптимальное значение жесткости пружин под любые условия

Жесткая вертикальная связь поршня клапана и верхнего штока задатчика (исключает заклинивание штока клапана)

Комплектная поставка (поставляется комплектом с импульсными трубками)

Стойки безопасности (обеспечивают безопасность обслуживающего персонала и исключает несоосность штока задатчика)

Вопросы о регуляторах давления «перепуска» RDT-B

Что такое регулятор давления «перепуска» RDT-B?

Автоматический регулятор перепада давления прямого действия, который поддерживает постоянный перепад давления на участке трубопровода, где он установлен. Клапан нормально закрыт и открывается при повышении перепада давлений на регуляторе.

Где устанавливается RDT-B в ИТП?

На байпасных линиях, например на байпасе насоса, чтобы обеспечить постоянный расход теплоносителя на основном участке трубопровода.

Чем RDT-B отличается от регулятора перепада давления RDT?

RDT нормально открыт и прикрывается при росте перепада. RDT-B нормально закрыт и, наоборот, открывается при росте перепада давлений на нём, перепуская теплоноситель через байпас.

Какие типоразмеры и Kvs выпускаются?

DN от 15 до 200 мм. Пропускная способность Kvs от 0,25 м³/ч (DN 15) до 630 м³/ч (DN 200), для каждого диаметра доступно несколько значений. Полный ряд приведён на вкладке «Технические характеристики».

Какие диапазоны настройки бывают?

Семь исполнений: 0.1 (от 0,08 до 0,9 бар), 1.1 (от 0,16 до 1,8 бар), 1.2 (от 0,24 до 3,0 бар), 1.3 (от 0,4 до 4,8 бар), 2.1 (от 0,5 до 5,8 бар), 2.2 (от 0,9 до 10,0 бар) и 2.3 (от 1,4 до 15,8 бар). Исполнение отличается пружинами и указывается в маркировке.

На какое давление и температуру рассчитан регулятор?

Условное давление PN 16 (1,6 МПа), по спецзаказу PN 25 (2,5 МПа) для DN 15–100. Температура рабочей среды от +5 до +150 °C. Рабочая среда: вода, растворы этиленгликоля и пропиленгликоля концентрацией до 65%. Обратите внимание: регулятор не работает при отсутствии расхода и в тупиковых схемах.

Как подобрать регулятор?

Рассчитайте минимальный диаметр и требуемый Kv по расходу и заданному перепаду, выберите регулятор с ближайшим большим DN и Kvs, подберите диапазон настройки и проверьте регулятор на кавитацию. Пример расчёта приведён на вкладке «Пример подбора», полный порядок в Методике подбора и в программе подбора регулятора давления.

Как расшифровать маркировку RDT-B-1.3-32-10?

RDT-B – регулятор давления «перепуска», 1.3 – исполнение диапазона настройки (от 0,4 до 4,8 бар), 32 – условный диаметр DN, 10 – пропускная способность Kvs в м³/ч. Для исполнения на 2,5 МПа в конце добавляется 25.
