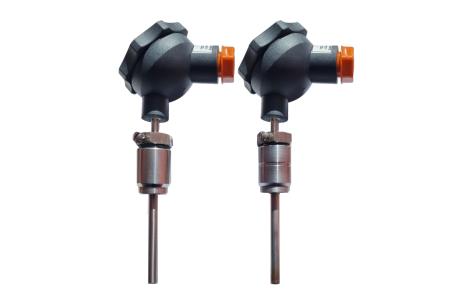

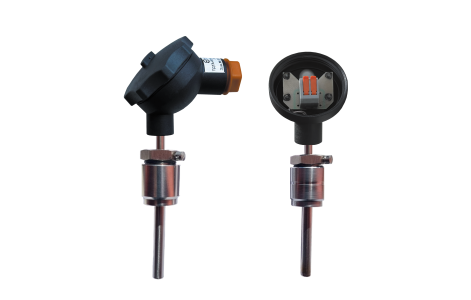

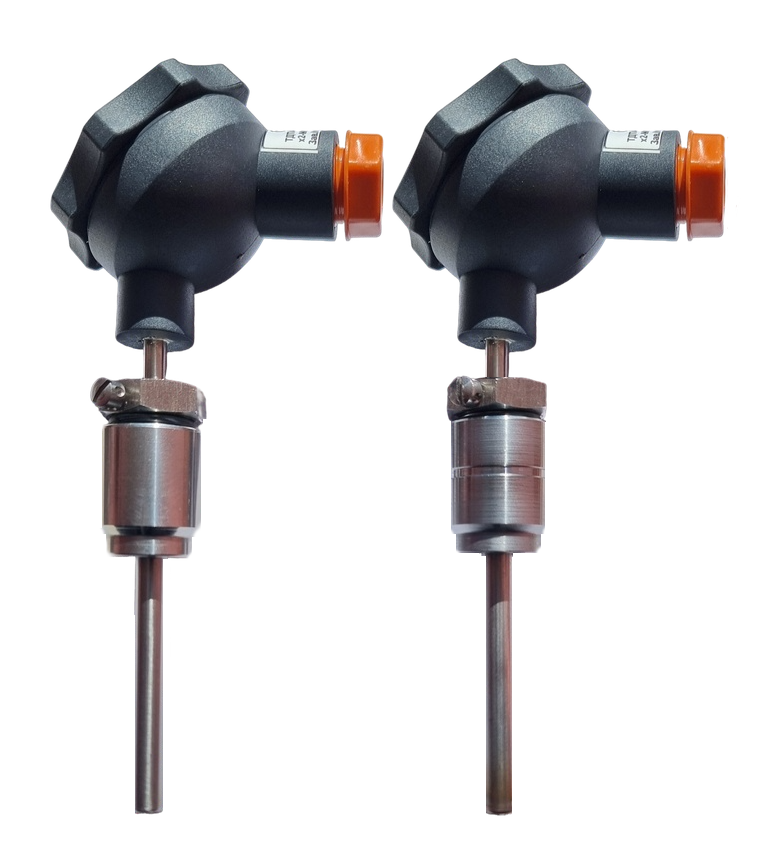

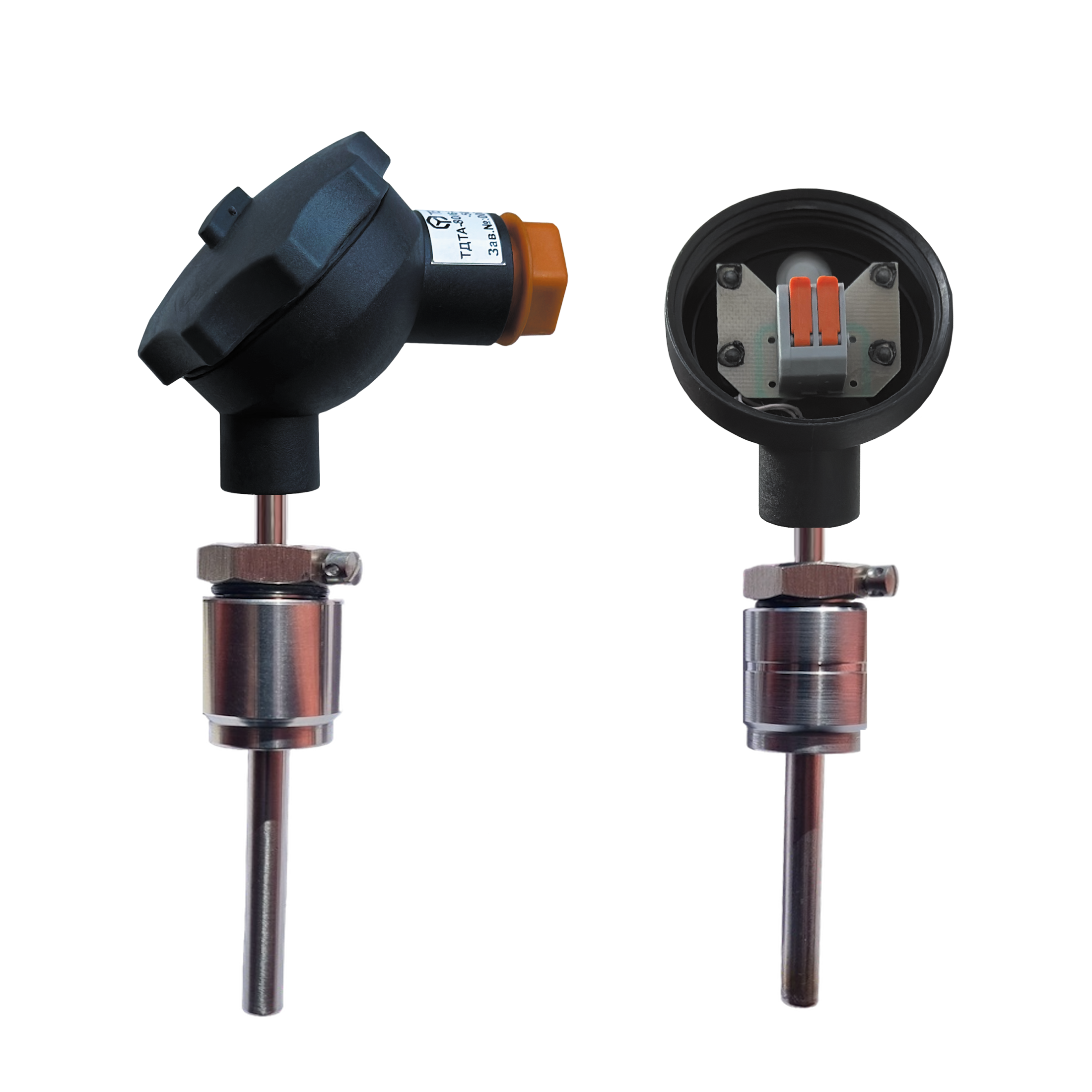

Датчики температуры погружные аналоговые ТДТА

Назначение и область применения:

Датчики температуры погружные аналоговые ТДТА - платиновые термопреобразователи сопротивления с НСХ Pt1000 - предназначены для измерения температуры жидких и газообразных сред в различных отраслях промышленности и хозяйственной деятельности, а также в жилых помещениях.

Номинальная статическая характеристика и допускаемая погрешность НСХ соответствуют платиновым чувствительным элементам ГОСТ 6651.

Датчики температуры поставляются в комплекте с гильзой и бобышкой.

Руководство по эксплуатации

Датчики температуры погружные аналоговые ТДТА

Основные технические характеристики погружных датчиков температуры

НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Длина монтажной части, мм	50	60	80	100	120	160	180	200	250
Диаметр монтажной части, мм	6
Условное рабочее давление, МПа	0,6
Диапазон измеряемых температур, °С	от -50 до +180
Номинальная статическая характеристика (НСХ) преобразования, по ГОСТ 6651	Pt1000
Температурный коэффициент α, °С^-1	0,00385
Класс допуска по ГОСТ 6651	B
Пределы допускаемой абсолютной погрешности измерения температуры, °С	±(0,3 + 0,005·\|t\|)°С
Рекомендуемый измерительный ток, мА	0,3-1,0
Степень защиты оболочки по ГОСТ 14254	IP65
Время термической реакции в режиме простого ожидания: τ 0,5/ τ 0,9, с	10/25
Минимальная глубина погружения, мм	35
Материал монтажной части защитной арматуры	сталь 12Х18Н10Т
Материал защитной гильзы	сталь 8Х18Н10
Материал бобышки	сталь 20
Температура окружающей среды, °С	от -50 до +80
Относительная влажность окружающей среды	95% при 35 °С и более низких температурах
Масса изделия, кг	0,13	0,13	0,14	0,14	0,15	0,16	0,17	0,17	0,19

Маркировка и пример заказа погружного датчика температуры

ТДТА-X1/X2-IP X3-X4-X5-X6-(X7)
где:
ТДТА – Условное обозначение погружного датчика температуры;
X1 – Длина монтажной части, мм;
X2 – Диаметр монтажной части, мм;
X3 – Степень защиты корпуса;
X4 – Тип НСХ ;
X5 – Класс допуска;
X6 – Схема подключения;
X7 – Диапазон измеряемых температур.

ПРИМЕР ЗАКАЗА:

TДТА-100/6-IP65-Pt1000-B-x2-(от -50 до +180) – Датчик температуры аналоговый, для измерения температуры теплоносителя в трубопроводе (погружной), длина монтажной части 100 мм, диаметр монтажной части 6 мм, степень защиты IP65, платиновый НСХ Pt1000 (α = 0,00385 °С^-1), класс допуска В, двухпроводная схема, диапазон измеряемых температур от -50 °С до +180 °С.

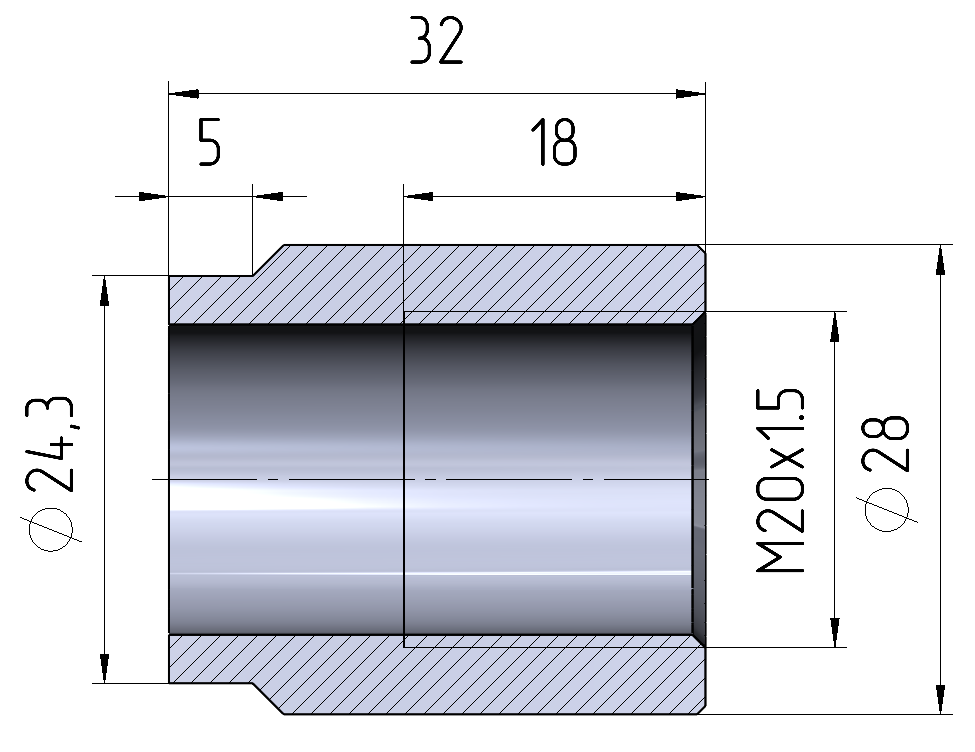

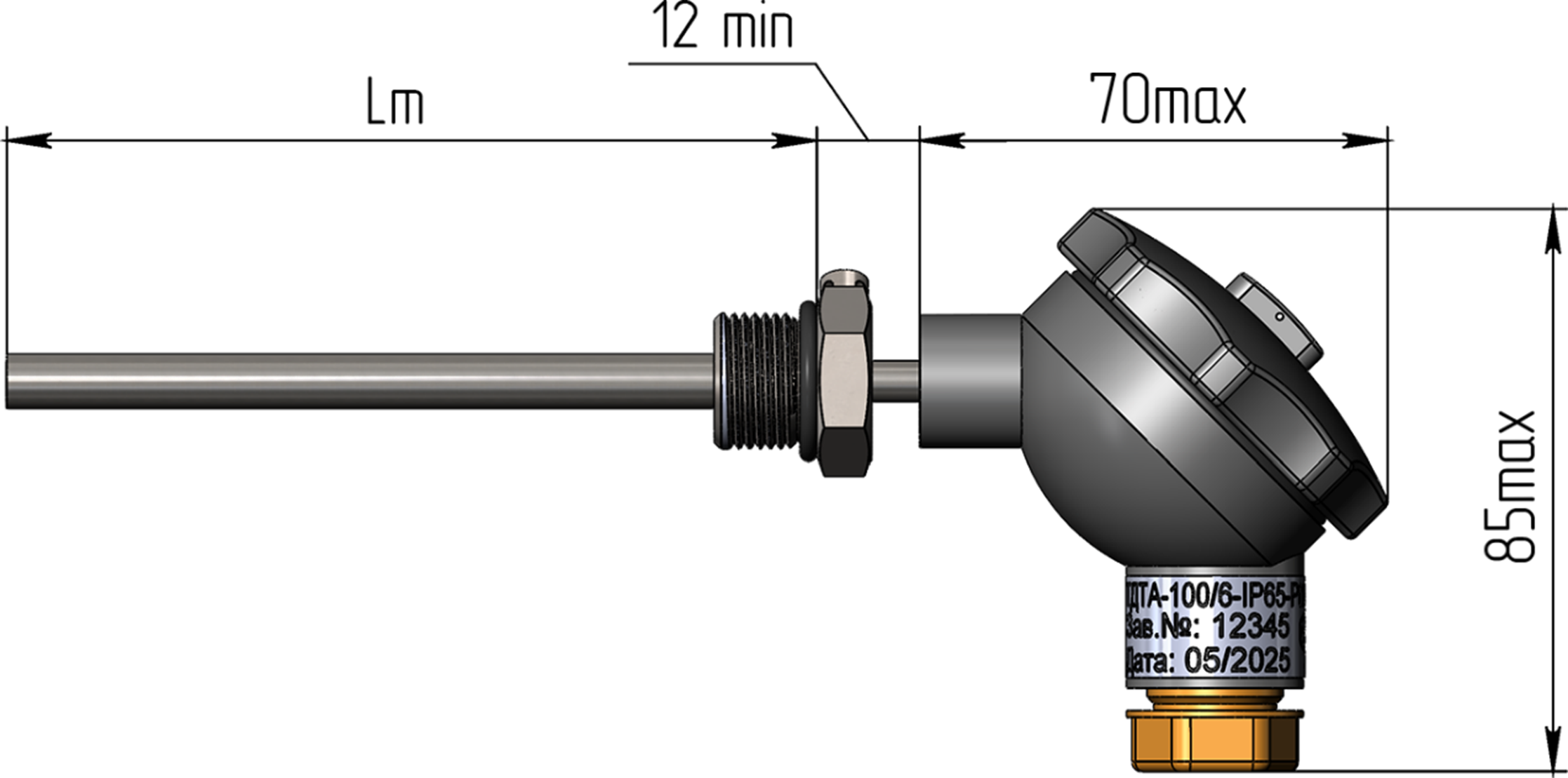

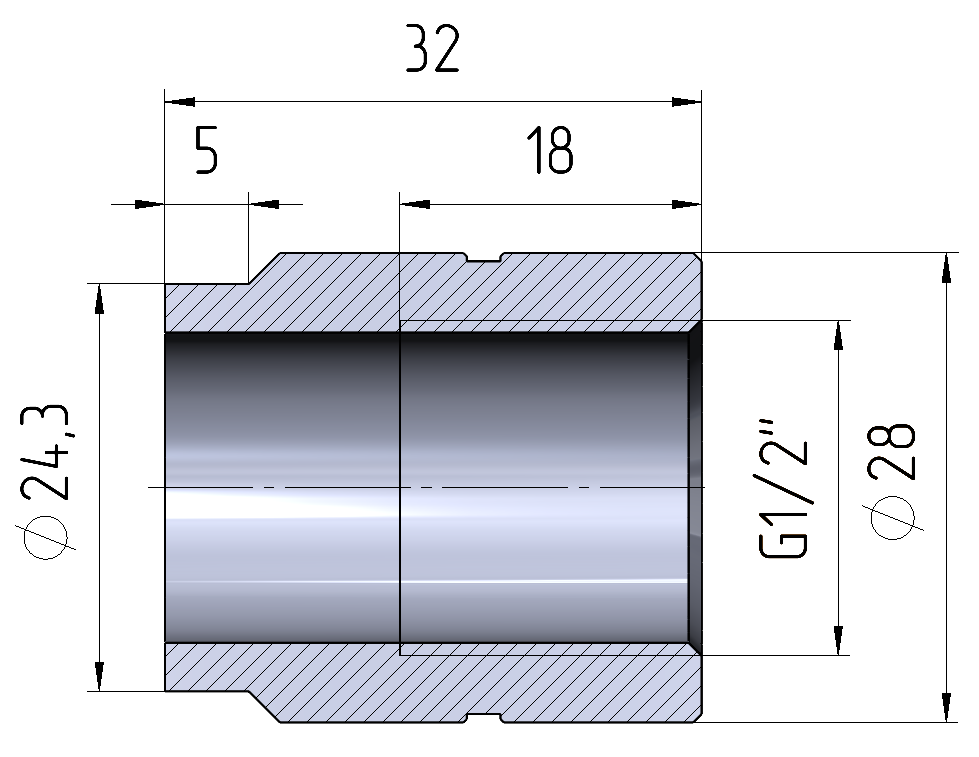

Габаритные и присоединительные размеры погружных датчиков температуры

НАИМЕНОВАНИЕ ПАРАМЕТРОВ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Длина монтажной части Lm, мм	50	60	80	100	120	160	180	200	250
Длина гильзы L, мм	57	67	87	107	127	167	187	207	257

Монтажные положения датчиков температуры

Датчик температуры погружают в среду на глубину от 0,3D до 0,7D. В случае измерения расхода пара или среды, температура которой более 120 °С, рекомендуется датчик температуры и его защитную гильзу погружать на глубину от 0,5D до 0,7D. Допустимы следующие варианты монтажа:

1. Монтаж на горизонтальных и вертикальных участках трубопроводов диаметром более 50 мм

2. Монтаж на горизонтальных участках трубопроводов диаметром более 50 мм

3. Монтаж в колено для трубопроводов диаметром более 50 мм

4. Монтаж на горизонтальных и вертикальных участках трубопроводов диаметром менее 50 мм с установкой расширителя

Подбор монтажной длины датчика в зависимости от диаметра трубопровода при монтаже с использованием косой бобышки

НАИМЕНОВАНИЕ ПАРАМЕТРОВ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Диаметр условного прохода трубопровода Dy, мм	50	65	80	100	125	150	200	250
Длина монтажной части Lm, мм	80	100	100	120	160	160	200	250
