Клапан предохранительный TSV является видом защитной трубопроводной арматуры.
Клапан предназначен для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления.
Применяется в качестве арматуры безопасности паровых и водогрейных котлов, компрессоров, сосудов, работающих под давлением, напорных трубопроводов.
|
|

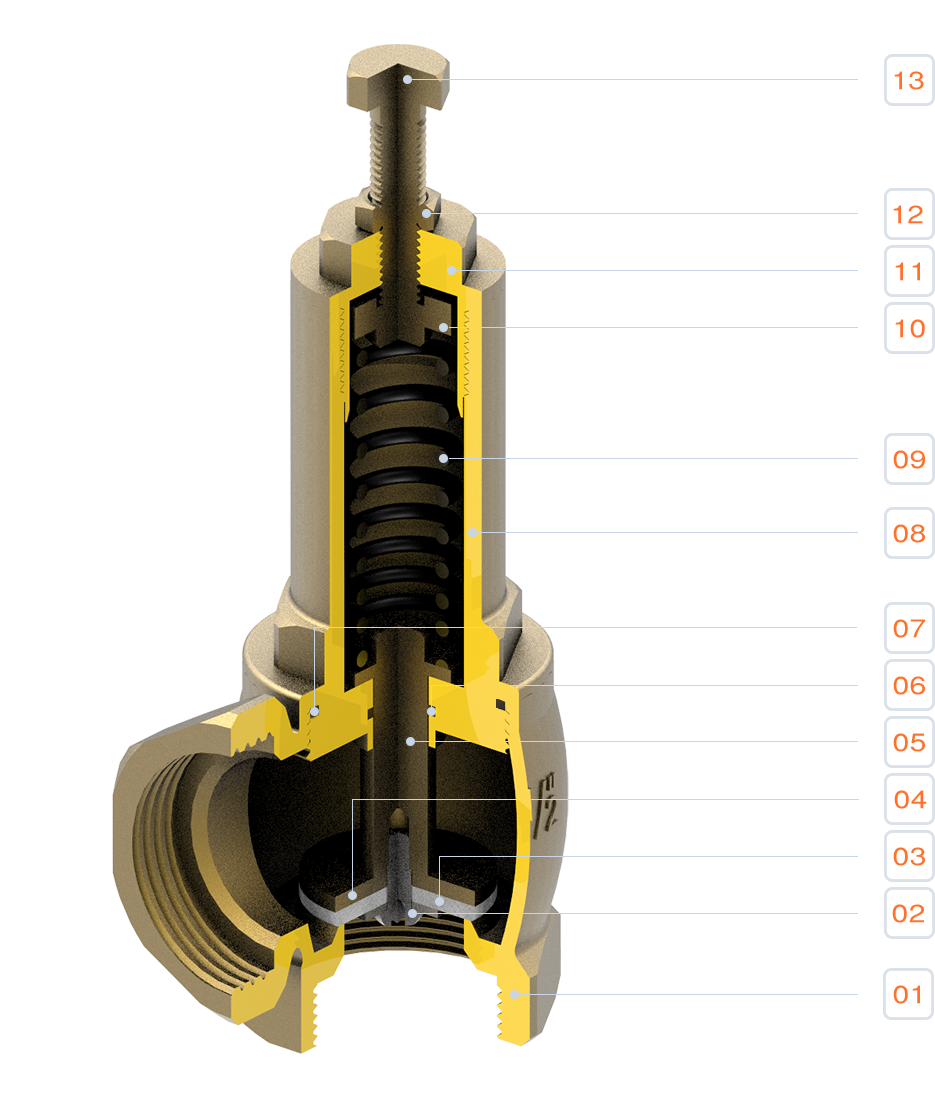

Конструкция клапана предохранительного включает следующие элементы: 01 корпус – латунь CW617N 02 крестовая направляющая – латунь CW617N 03 прокладка золотника – EPDM 04 тарелка золотника – латунь CW617N 05 шток – латунь CW617N 06 уплотняющая прокладка – EPDM 07 прокладка – PTFE 08 стакан – латунь CW617N 09 пружина – сталь 10 упорная шайба – латунь CW617N 11 крышка – латунь CW617N 12 контрящая гайка – сталь 13 регулировочный болт – сталь |
Золотник (тарелка) через шток поджат пружиной, расположенной в стакане. Стакан защищает пружину от внешних воздействий. Регулировочным болтом меняется предварительное сжатие пружины, а значит и давление настройки; положение фиксируется контрящей гайкой. Когда давление превышает давление настройки, пружина сжимается, золотник открывается, и среда сбрасывается через выходной патрубок. Тарелка центрируется крестообразной направляющей. Конструкция не предусматривает принудительного открытия.
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ |
ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||
|---|---|---|---|---|---|---|
Номинальный диаметр, DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
Присоединительная резьба G, дюймы |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
Диаметр седла, мм |
13 |
19 |
25 |
31 |
38 |
48 |
Площадь седла, мм2 |
133 |
283 |
490 |
754 |
1134 |
1809 |
Высота подъёма золотника, мм |
0,65 |
0,95 |
1,25 |
1,55 |
1,9 |
2,4 |
Площадь сечения проточной части, мм2 |
27 |
57 |
98 |
151 |
227 |
362 |
Коэффициент расхода для пара, α1 |
0,139 |
0,111 |
0,122 |
0,141 |
0,140 |
0,133 |
Коэффициент расхода для воды, α2 |
0,521 |
0,535 |
0,570 |
0,538 |
0,530 |
0,513 |
Номинальное давление PN, бар (МПа) |
16 (1,6) |
|||||
Диапазон настройки Pн, бар |
1–16 |
|||||
Заводское значение давления настройки, бар |
3 |
|||||
Давление полного открытия |
10% к давлению настройки |
|||||
Давление закрытия |
20% к давлению настройки |
|||||
Допускаемое давление за клапаном (противодавление) |
10% от давления настройки |
|||||
Допускаемая протечка при рабочем давлении, см3/мин |
0 |
|||||
Тип присоединения |
муфтовый (внутренняя резьба) |
|||||
Рабочая среда |
вода, водяной пар, гликолевые растворы (концентрация до 50%) |
|||||
Максимальная температура рабочей среды Т, °С |
+150 |
|||||
Температура окружающей среды, °С |
+1…+45 |
|||||
Климатическое исполнение по ГОСТ 15150 |
УХЛ3.1 |
|||||
Срок службы, лет |
20 |
|||||
Материалы:корпус |
латунь CW617N |
|||||
шток, тарелка золотника, стакан, крышка |
латунь CW617N |
|||||
пружина, регулировочный болт, контрящая гайка |
сталь |
|||||
прокладки |
EPDM, PTFE |
|||||
Монтажные положения предохранительного клапана TSV.
Клапаны устанавливаются в вертикальном положении регулировочным винтом вверх, на расстоянии не более 1 м от защищаемого агрегата.
Установка запорных устройств и отбор рабочей среды на подводящем к клапану трубопроводе не допускаются.
Площадь сечения отводящей трубы – не меньше двойной площади сечения седла клапана. Подключение к дренажу или канализации – только с разрывом струи.
При установке нескольких клапанов на одном патрубке площадь его сечения – не менее 1,25 суммарной площади седел клапанов.
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||
|---|---|---|---|---|---|---|---|
|
|
Условный диаметр DN |
1/2" (15) |
3/4" (20) |
1" (25) |
1 1/4" (32) |
1 1/2" (40) |
2" (50) |
|
Диаметр D, мм |
13,5 |
18 |
24 |
27,5 |
32,5 |
40 |
|
|
Размер A, мм |
48,5 |
57 |
69,2 |
75 |
76,6 |
92,5 |
|
|
Размер B, мм |
31 |
36,5 |
43,2 |
45 |
46,5 |
55 |
|
|
Высота H1, мм |
97 |
117,7 |
119 |
155 |
155 |
165,6 |
|
|
Высота Н, мм |
122 |
148 |
153 |
195 |
196,6 |
221,1 |
|
|
Размер S, мм |
25,5 |
31 |
38 |
47 |
54 |
65,5 |
|
|
Масса, кг, не более |
0,315 |
0,510 |
0,662 |
1,037 |
1,152 |
1,595 |
|
|
Предельный крутящий момент, Н·м |
35 |
45 |
65 |
90 |
130 |
160 |
|
На 3 бар. Давление настройки можно изменить в диапазоне от 1 до 16 бар регулировочным болтом, положение фиксируется контрящей гайкой.
По формуле Pн = 1,1Pр + Pт + Pв. Здесь Pр означает расчётное избыточное давление в системе, Pт обозначает потери давления на подводящем трубопроводе, Pв означает противодавление на выходе (при сбросе в атмосферу оно равно нулю).
По требуемой пропускной способности. По данным технического паспорта TSV (раздел 6), при заводской настройке 3 бар клапаны пропускают воды: DN15 до 1225 кг/ч, DN20 до 2656 кг/ч, DN25 до 4865 кг/ч, DN32 до 7075 кг/ч, DN40 до 10478 кг/ч, DN50 до 16173 кг/ч. Насыщенного пара при 3 бар: от 8,33 кг/ч у DN15 до 106,8 кг/ч у DN50. Для водогрейных котлов суммарная пропускная способность клапанов должна быть больше Q/r (п. 5.1 ГОСТ 24570-81), для паровых котлов не меньше паропроизводительности установки. Полные таблицы расхода по воде, пару и воздуху для давлений от 1 до 12 бар приведены в паспорте.
С водой, водяным паром, гликолевыми растворами концентрацией до 50% и другими жидкими средами, нейтральными к латуни CW617N и EPDM. Максимальная температура среды +150 °C.
Вертикально, регулировочным винтом вверх, не дальше 1 м от защищаемого агрегата. Запорную арматуру на подводящем трубопроводе ставить нельзя. Сечение отводящей трубы должно быть не меньше двух площадей седла, а подключение к дренажу допускается только с разрывом струи.
Нет, конструкция клапана не предусматривает принудительного открытия.
Основные причины: мусор под прокладкой золотника, рабочее давление выше 90% от давления настройки или превышенный момент затяжки резьбы при монтаже. Самостоятельно разбирать клапан нельзя, обратитесь в сервисный центр.
Не реже одного раза в 12 месяцев, так как свойства пружины со временем меняются. При настройке срабатывание проверяют не менее 5 раз.
Гарантия составляет 24 месяца с ввода в эксплуатацию (не позднее 6 месяцев с поставки), срок службы 20 лет. Подробные условия описаны в гарантийной политике.
