Клапаны комбинированные TRV-C

Назначение и область применения:

Клапаны комбинированные TRV-C являются комбинацией седельного регулирующего клапана и автоматического регулятора перепада давления прямого действия с мембраной и рабочей пружиной. Клапан поставляется в виде моноблока, включая импульсную трубку от мембраны регулятора к входному патрубку регулирующего клапана.

Оснащенный электроприводом клапан комбинированный является регулирующим клапаном с автоматическим ограничением предельного расхода для применения в системах централизованного теплоснабжения. Регулирующая мембрана поддерживает на регулирующем клапане перепад давлений 0,05 МПа.

Клапан комбинированный TRV-C может использоваться без оснащения электроприводом в качестве регулятора-ограничителя расхода.

Получить консультацию

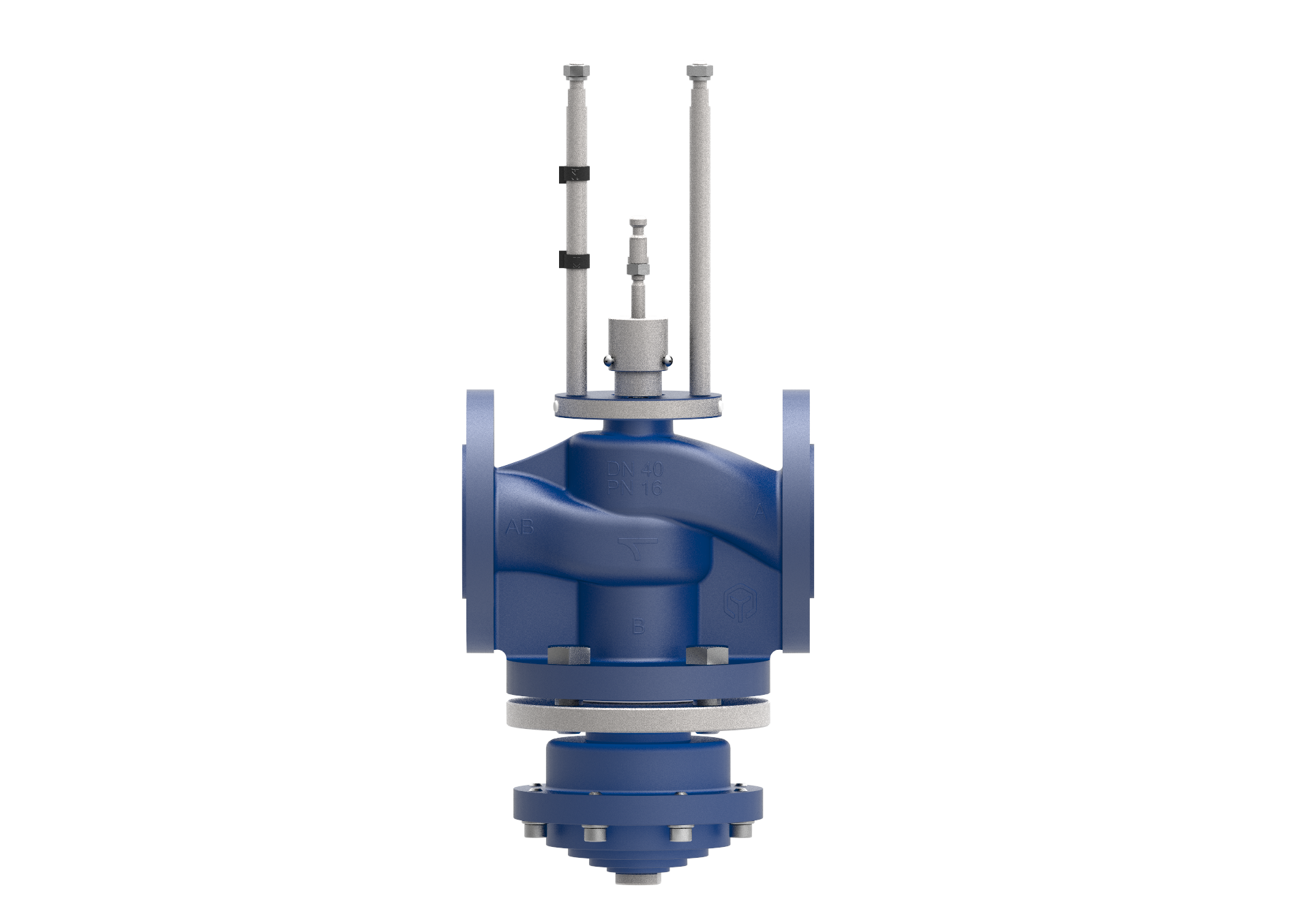

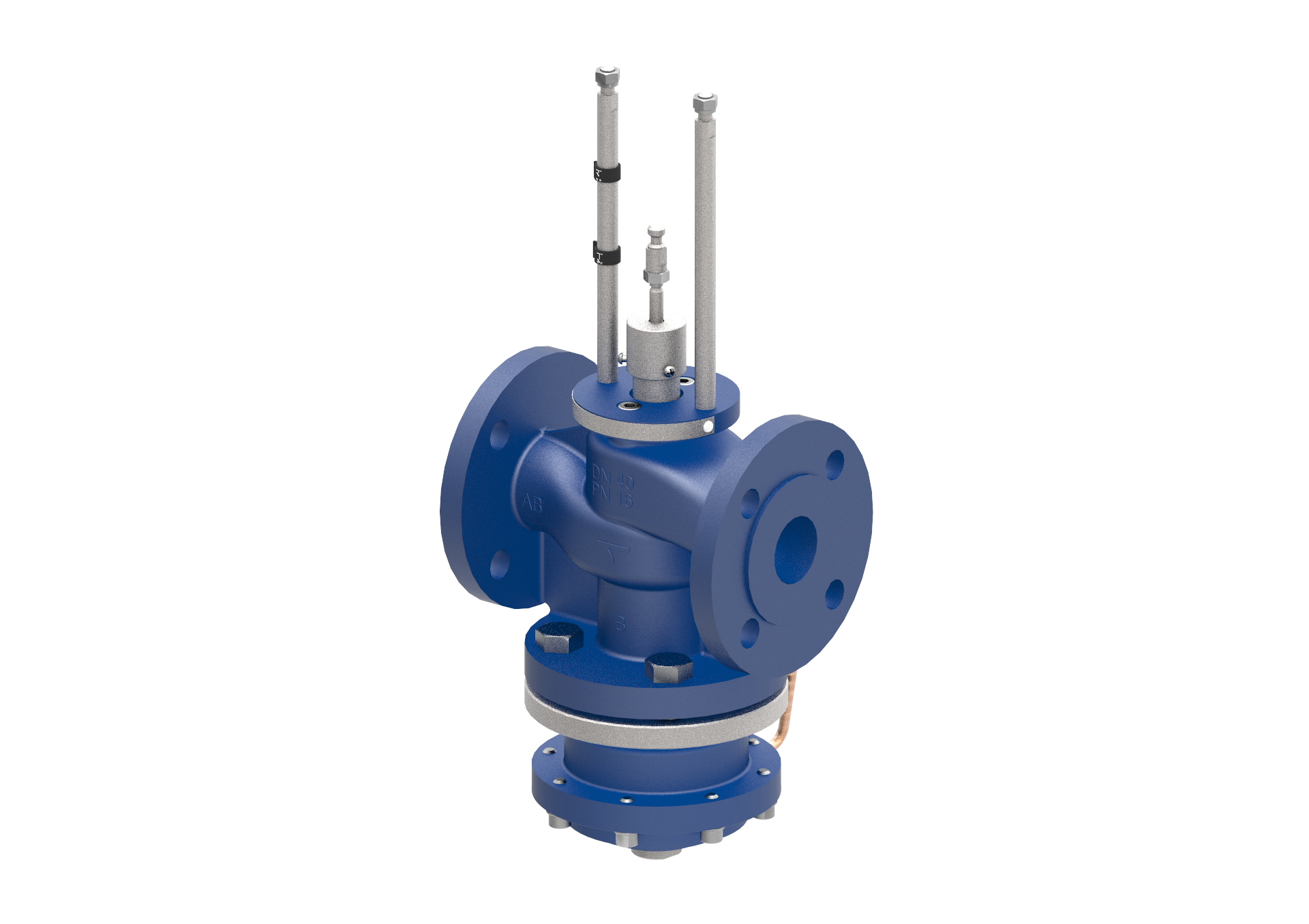

Клапаны комбинированные TRV-C
Клапаны комбинированные TRV-C
Клапаны комбинированные TRV-C
Клапан комбинированный TRV-C с электроприводом, основные элементы

Общая конструкция комбинированного клапана состоит из пяти главных элементов:

01 корпус клапана комбинированного

02 корпус исполнительного механизма с мембраной

03 плунжер регулирующего клапана

04 плунжер ограничителя расхода

05 электропривод

Основные технические характеристики комбинированных клапанов TRV-C

Таблицу можно прокрутить вправо →

НАИМЕНОВАНИЕ ПАРАМЕТРОВ,
ЕДИНИЦЫ ИЗМЕРЕНИЯ
ЗНАЧЕНИЯ ПАРАМЕТРОВ

Условный диаметр DN, мм

15

20

25

32

40

50

65

80

Максимальная условная пропускная способность регулятора давления Kvs, м³/ч

2,5

4

8

10

16

25

32

50

90

Коэффициент начала кавитации Z

0,55

0,5

Фиксированный перепад давлений на регулирующем клапане, МПа (бар)

0,05 (0,5)

Пропускная характеристика

линейная

Номинальное давление PN, бар (МПа)

16 (1,6)

Относительная протечка в затворе, % от Kvs, не более

0,01

Ход штока, мм

14

20

Тип присоединения

фланцевый

Рабочая среда

вода, этиленгликоль и пропиленгликоль (концентрация до 65%)

Температура рабочей среды, °C

от +5 до +150

Авторитет клапана

100% в диапазоне допустимых расходов

Минимальный допустимый перепад давлений на комбинированном клапане ∆Pmin, бар

≥ 0,8

≥ 0,5

≥ 0,8

≥ 1,0

Диапазон настройки максимального расхода, м³/ч

0,3-1,6

0,3-2,4

0,7-4

1-4,8

1-10,5

1,5-15

2-20

2,5-35

3,5-75

Максимальный расход, м³/ч*

1,8

2,8

4,3

5,2

12,5

20

25

40

80

МАТЕРИАЛЫ

Корпус клапана и диафрагмы

серый чугун с шаровидным графитом EN-JL1040

Седло, тарелки диафрагменного блока, поршень, плунжеры, штоки, корпус регулятора

нержавеющая сталь 40Х13

Направляющие штока

PTFE

Уплотнение штока

EPDM

Мембрана

EPDM на тканевой основе

* Значение максимального расхода достигается при перепаде давления ∆P на клапане более 1,5 бар.

Маркировка и пример заказа комбинированного клапана TRV-C

TRV-C-X1-X2, где:

TRV-C – условное обозначение комбинированного клапана;
X1 – условный диаметр DN;
X2 – максимальная условная пропускная способность Kvs.

ПРИМЕР ЗАКАЗА:

TRV-C-40-25 – клапан комбинированный седельный регулирующий фланцевый с условным диаметром 40 мм, пропускной способностью 25 м³/ч, максимальной температурой рабочей среды +150 °C и рабочим давлением 1,6 МПа.

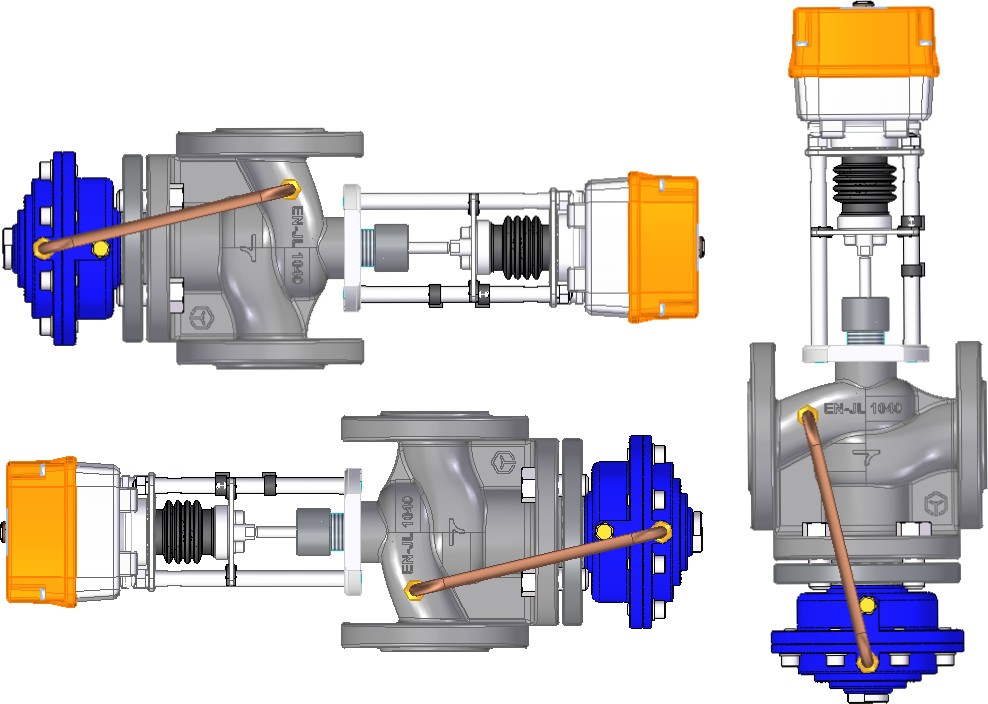

Монтажные положения клапана TRV-C с электроприводом

Монтажные положения регулирующего клапана TRV-C с электроприводом.

Прямолинейные участки до и после клапана не требуются.

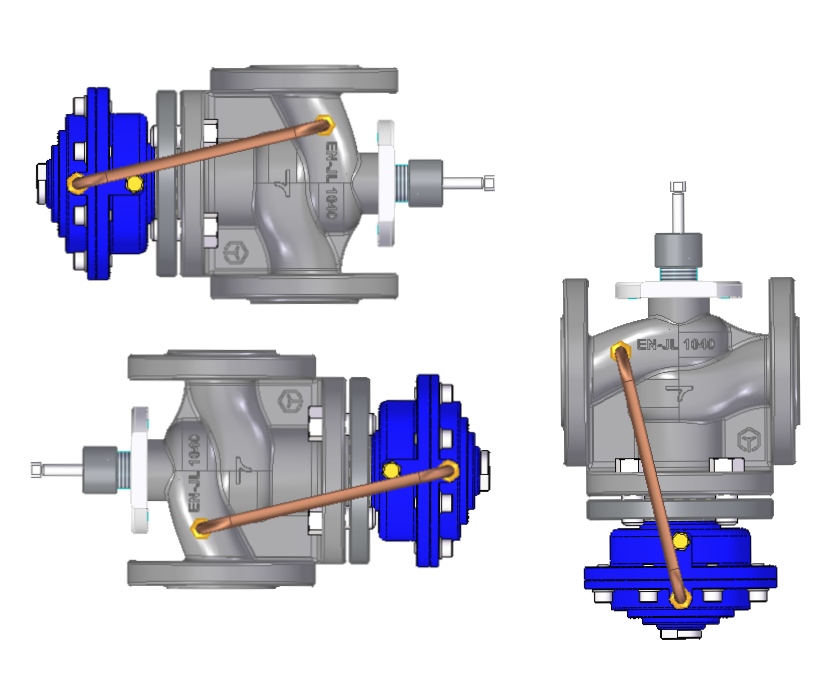

Монтажные положения клапана TRV-C без электропривода

Монтажные положения регулирующего клапана TRV-C без электропривода.

Прямолинейные участки до и после клапана не требуются.

Габаритные размеры и масса комбинированных клапанов TRV-C

Габаритные размеры комбинированного клапана TRV-C: L, H1, H

Таблицу можно прокрутить вправо →

РАЗМЕР ЗНАЧЕНИЕ

DN, мм

15

20

25

32

40

50

65

80

L, мм

130

150

160

180

200

230

290

310

H1, мм

180

185

185

205

210

210

335

340

ВЫСОТА КЛАПАНА H, ММ, НЕ БОЛЕЕ

с электроприводом TSL-1600

310

325

330

335

330

332

-

-

с электроприводом TSL-2200

-

-

-

-

-

-

430

455

МАССА КЛАПАНА, КГ, НЕ БОЛЕЕ

с электроприводом TSL-1600

13

15

16

18

20

22

-

-

с электроприводом TSL-2200

-

-

-

-

-

-

33

40

Электроприводы, устанавливаемые на комбинированные клапаны TRV-C

Таблицу можно прокрутить вправо →

Обозначение электропривода

Маркировка типа электропривода

Максимально допустимый перепад давления на клапане, преодолеваемый электроприводом, бар, не более

Напряжение питания

Усилие электропривода, Н

Скорость, сек/мм (мм/мин)

Датчик положения

Управление трехпозиционное

Управление 0(4)-20 мА или 0(2)-10 В

Потребляемая мощность, ВА

Функция безопасности

Условный диаметр DN, мм

230 VAC

24 VAC/DC

15

20

25

32

40

50

65

80

ЭЛЕКТРОПРИВОДЫ TSL С ТРЕХПОЗИЦИОННЫМ УПРАВЛЕНИЕМ

TSL-1600-25-2M-230-IP67

104M-H

16

16

16

16

16

16

-

-

+

-

1600

2,4 (25)

4 (15)

6 (10)

8 (7,5)

-

+

-

10

-

TSL-1600-25-1R-230-IP67

101R-H

16

16

16

16

16

16

-

-

+

-

1600

-

+

-

10

+

TSL-1600-25-2M-24-IP67

105M-H

16

16

16

16

16

16

-

-

-

+

1600

-

+

-

10

-

TSL-2200-40-2M-230-IP67

114M-H

-

-

-

-

-

-

16

16

+

-

2200

-

+

-

10

-

TSL-2200-40-1R-230-IP67

110R-H

-

-

-

-

-

-

16

16

+

-

2200

-

+

-

10

+

TSL-2200-40-2M-24-IP67

115M-H

-

-

-

-

-

-

16

16

-

+

2200

-

+

-

10

-

ЭЛЕКТРОПРИВОДЫ TSL С АНАЛОГОВЫМ УПРАВЛЕНИЕМ

TSL-1600-25-2A-230-IP67

302-H

16

16

16

16

16

16

-

-

+

-

1600

2,4 (25)

4 (15)

6 (10)

8 (7,5)

+

+

+

8

-

TSL-1600-25-2AR-230-IP67

302R-H

16

16

16

16

16

16

-

-

+

-

1600

+

+

+

8

+

TSL-2200-40-2A-230-IP67

312-H

-

-

-

-

-

-

16

16

+

-

2200

+

+

+

10

-

TSL-2200-40-2AR-230-IP67

312R-H

-

-

-

-

-

-

16

16

+

-

2200

+

+

+

10

+

TSL-1600-25-2A-24-IP67

303-H

16

16

16

16

16

16

-

-

-

+

1600

+

+

+

8

-

TSL-1600-25-2AR-24-IP67

303R-H

16

16

16

16

16

16

-

-

-

+

1600

+

+

+

8

+

TSL-2200-40-2A-24-IP67

313-H

-

-

-

-

-

-

16

16

-

+

2200

+

+

+

10

-

TSL-2200-40-2AR-24-IP67

313R-H

-

-

-

-

-

-

16

16

-

+

2200

+

+

+

10

+

Терморегулирующие электроприводы (с подключением датчиков температуры), устанавливаемые на комбинированные клапаны TRV-C

Таблицу можно прокрутить вправо →

Обозначение электропривода

Маркировка типа электропривода

Максимально допустимый перепад давления на клапане, преодолеваемый электроприводом, бар, не более

Напряжение питания 230 VAC

Усилие электропривода, Н

Скорость, сек/мм (мм/мин)

Потребляемая мощность, ВА

Функция безопасности (возврат в исходное положение при отключении питания)

Условный диаметр DN, мм

15

20

25

32

40

50

65

80

ТЕРМОРЕГУЛИРУЮЩИЕ ЭЛЕКТРОПРИВОДЫ TSL

TSL-1600-25-2T-230-IP67

401-H

16

16

16

16

16

16

-

-

+

1600

2,4 (25)

4 (15)

6 (10)

8 (7,5)

10

-

TSL-2200-40-2T-230-IP67

410-H

-

-

-

-

-

-

16

16

+

2200

10

-

TSL-1600-25-1TR-230-IP67

201R-H

16

16

16

16

16

16

-

-

+

1600

10

+

TSL-2200-40-1TR-230-IP67

210R-H

-

-

-

-

-

-

16

16

+

2200

10

+

Устройство клапана TRV-C DN от 15 до 50

Устройство комбинированного клапана TRV-C DN от 15 до 50 в разрезе

01 Корпус клапана

02 Плунжер ограничителя расхода

03 Крышка плунжера

04 Седло

05 Шток регулирующего клапана

06 Шток ограничителя расхода

07 Корпус ограничителя расхода

08 Прокладка уплотнительная

09 Уплотнительный узел штока клапана

10 Гайка

11 Крышка клапана

12 Шайба стопорная

13 Гайка латунная

14 Поршень

15 Электропривод (при наличии)

16 Уплотнительное кольцо

17 Разгрузочная камера регулятора

18 Плунжер клапана регулирующего

19 Втулка

20 Гайка настроечная

21 Верхняя часть корпуса регулирующей мембраны

22 Нижняя часть корпуса регулирующей мембраны

23 Регулирующая мембрана

24 Гайка

25 Импульсная трубка

26 Пружина ограничителя расхода

27 Уплотнительное кольцо

28 Кольцо

29 Шайба

30 Винт M4

31 Втулка ограничительная

32 Гайка латунная

Устройство клапана TRV-C DN 65 и 80

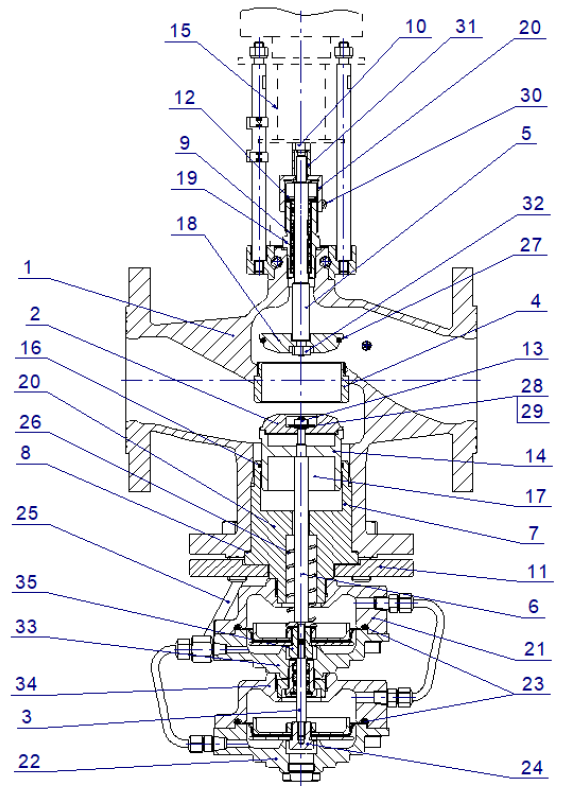

Устройство комбинированного клапана TRV-C DN 65 и 80 в разрезе

01 Корпус клапана

02 Плунжер ограничителя расхода

03 Крышка плунжера

04 Седло

05 Шток регулирующего клапана

06 Шток ограничителя расхода

07 Корпус ограничителя расхода

08 Прокладка уплотнительная

09 Уплотнительный узел штока клапана

10 Гайка

11 Крышка клапана

12 Шайба стопорная

13 Гайка латунная

14 Поршень

15 Электропривод (при наличии)

16 Уплотнительное кольцо

17 Разгрузочная камера регулятора

18 Плунжер клапана регулирующего

19 Втулка

20 Гайка настроечная

21 Верхняя часть корпуса верхней регулирующей мембраны

22 Нижняя часть корпуса нижней регулирующей мембраны

23 Регулирующая мембрана

24 Гайка

25 Импульсная трубка

26 Пружина ограничителя расхода

27 Уплотнительное кольцо

28 Кольцо

29 Шайба

30 Винт M4

31 Втулка ограничительная

32 Гайка латунная

33 Нижняя часть корпуса верхней регулирующей мембраны

34 Верхняя часть корпуса нижней регулирующей мембраны

35 Винт-гайка

Принцип действия и настройка комбинированного клапана TRV-C

Диаграмма настройки максимального расхода клапана TRV-C

Диаграмма настройки максимального расхода клапана TRV-C, продолжение

Принцип действия

Клапан работает как ограничитель расхода, а также как регулирующий клапан. Управление клапаном осуществляется в автоматическом (электроприводом 15) или ручном, фиксированном на заданный максимальный расход режиме. При работе в автоматическом режиме развиваемое приводом усилие передается через шток клапана 5 на плунжер клапана 18, который, перемещаясь вверх или вниз, изменяет площадь проходного сечения между плунжером ограничителя расхода 2 и седлом 4 в затворе, чем регулирует расход рабочей среды.

Величина расхода определяется перепадом давлений на регуляторе. Перепад давлений, который с помощью рабочей пружины ограничителя расхода 26 поддерживается на постоянном уровне и имеет значение 0,5 бар, передается на регулирующую мембрану 23 через импульсную трубку 25 и канал в корпусе ограничителя расхода 7.

Электрический привод, установленный на клапан, перемещает шток клапана регулирующего 5 от полностью закрытого положения до открытого, зафиксированного в результате настройки предельного расхода.

В ручном режиме работы задается максимальный расход среды, который обеспечивается площадью проходного сечения между плунжером ограничителя расхода 2 и седлом 4 в затворе.

Настройка комбинированного клапана

Ограничение максимального расхода устанавливается регулировкой величины хода штока клапана регулирующего 5 гайкой настроечной 20 в требуемое положение и фиксируется винтами 30 (для ручного режима на шток клапана регулирующего 5 устанавливается втулка ограничительная 31, входит в комплект поставки, и прижимается гайкой 10).

Настройка выполняется с использованием графиков диаграммы или по показаниям теплосчетчика. Максимальный расход настраивается вращением гайки настроечной 20 против часовой стрелки на необходимое количество оборотов в соответствии с диаграммой. Для настройки предварительно полностью закрутить гайку настроечную 20.

Пример подбора комбинированного клапана TRV-C, схема

Требуется подобрать комбинированный клапан с электрическим приводом для независимой системы отопления.

Максимальный расход теплоносителя: G = 8 м³/ч.

Перепад давления на клапане: 0,9 бар.

Из таблицы с техническими характеристиками по диапазону настройки предельного расхода выбираем клапан TRV-C-32-16.

Минимальный требуемый перепад давления на клапане:

∆Pmin = (G / Kvs)2 + ∆Pрб = (8 / 16)2 + 0,5 = 0,75 бар < 0,9 бар,

где ∆Pрб = 0,5 бар: фиксированный перепад давления на комбинированном клапане.

Поскольку минимальный требуемый перепад давления меньше действительного перепада давления, комбинированный клапан TRV-C-32-16 будет обеспечивать требуемый расход теплоносителя 8 м³/ч.

Минимальный условный диаметр клапана определяем следующим образом:

Dy = 18,8 × √(G / V) = 18,8 × √(8 / 3) = 30,7 мм,

где V: скорость в выходном сечении клапана, м/с (для ИТП максимальное рекомендуемое значение 3 м/с).

Условный диаметр выбранного клапана больше минимального значения, диаметр клапана подобран верно.

Из таблицы на вкладке «Применяемые приводы» выбираем электропривод TSL-1600-25-2M-230-IP67 (тип электропривода 104M-H).

Марка для заказа: TRV-C-32-16 с электроприводом TSL-1600-25-2M-230-IP67.

Вопросы о комбинированных клапанах TRV-C

Что такое комбинированный клапан TRV-C?

Это седельный регулирующий клапан и автоматический регулятор перепада давления прямого действия в одном корпусе. Клапан поставляется моноблоком вместе с импульсной трубкой. Регулирующая мембрана поддерживает на регулирующем клапане постоянный перепад давлений 0,05 МПа (0,5 бар), поэтому авторитет клапана 100% во всем диапазоне допустимых расходов.

Можно ли использовать TRV-C без электропривода?

Да. Без электропривода клапан работает как регулятор-ограничитель расхода: максимальный расход задается гайкой настроечной, на шток устанавливается втулка ограничительная, она входит в комплект поставки.

Как настроить максимальный расход на клапане TRV-C?

Предварительно полностью закрутить гайку настроечную, затем вращать ее против часовой стрелки на нужное количество оборотов по диаграмме настройки или по показаниям теплосчетчика. Положение фиксируется винтами. Диаграммы приведены на вкладке «Конструкция и настройка».

Какой минимальный перепад давления нужен для работы TRV-C?

Не менее 0,8 бар для DN15, не менее 0,5 бар для DN20 и DN25, не менее 0,8 бар для DN от 32 до 50 и не менее 1,0 бар для DN65 и DN80. Максимальный расход достигается при перепаде давления на клапане более 1,5 бар.

Как подобрать клапан TRV-C?

По диапазону настройки максимального расхода из таблицы технических характеристик, затем проверить минимальный перепад: ∆Pmin = (G / Kvs)² + 0,5 бар. Например, для расхода 8 м³/ч и перепада 0,9 бар подходит TRV-C-32-16: ∆Pmin = (8 / 16)² + 0,5 = 0,75 бар. Пример расчета приведен на вкладке «Пример подбора».

Какие электроприводы устанавливаются на TRV-C?

Электроприводы TSL: TSL-1600 на клапаны DN от 15 до 50 и TSL-2200 на DN65 и DN80. Подходят исполнения с трехпозиционным управлением (2M, 1R), с аналоговым управлением 0(4)-20 мА или 0(2)-10 В (2A, 2AR) и терморегулирующие (2T, 1TR). Исполнения 1R, 2AR и 1TR имеют функцию безопасности.

С какими средами и при какой температуре работает TRV-C?

С водой, этиленгликолем и пропиленгликолем концентрацией до 65%. Температура рабочей среды от +5 до +150 °C, номинальное давление PN16, присоединение фланцевое.

Нужны ли прямые участки трубопровода при монтаже TRV-C?

Нет, прямолинейные участки до и после клапана не требуются. Допустимые монтажные положения с электроприводом и без него показаны на вкладке «Монтажные положения».
