Дата публикации 29.06.2026
Современные инженерные сети невозможно представить без элементов, которые управляют движением жидкостей, газов и пара. Именно такую задачу выполняет трубопроводная арматура — важнейшая часть систем водоснабжения, отопления, газоснабжения, нефтепроводов и технологических магистралей на промышленных предприятиях.
Основная функция арматуры заключается в контроле потока рабочей среды. В зависимости от назначения она может полностью перекрывать движение жидкости или газа, регулировать объем проходящего потока, защищать систему от аварийных ситуаций либо распределять рабочую среду по различным направлениям. Соответственно, трубопроводная арматура подразделяется на несколько основных категорий:
запорная арматура; регулирующая арматура; предохранительная арматура; распределительная арматура; защитная арматура.
Каждый тип решает определенные задачи в инженерных системах.
Независимо от конструкции и назначения большинство элементов имеют схожее устройство.
Основой служит корпус, который принимает на себя давление рабочей среды и обеспечивает герметичность конструкции. В корпусе располагаются входной и выходной патрубки для подключения к трубопроводу.
Внутри корпуса находится рабочий орган, состоящий из седла и затвора. Седло представляет собой неподвижную часть, через которую проходит поток. Затвор является подвижным элементом и отвечает за перекрытие либо регулирование проходного отверстия.
В зависимости от конструкции затвор может иметь форму диска, клина, шара, плунжера, тарелки, шибера.
Для управления затвором используются шток или шпиндель.
Еще одним важным элементом является привод. Он может быть:
ручным, электрическим, пневматическим, гидравлическим, электромагнитным.
Именно привод обеспечивает перемещение затвора и необходимое усилие для герметичного перекрытия потока.
Задвижки и заслонки относятся к категории запорная арматура и используются для перекрытия потока, однако принцип их работы существенно отличается.

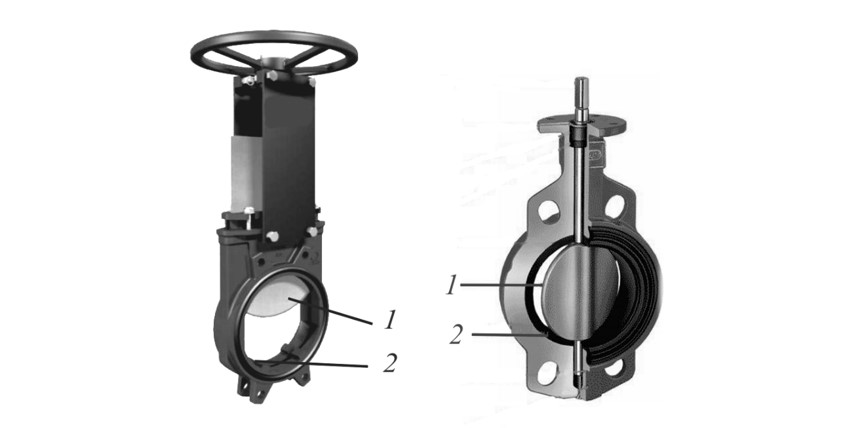

Рис. 1. Задвижка а и заслонка б
Ее затвор перемещается перпендикулярно направлению движения рабочей среды. В качестве запирающего элемента применяется клин, диск или шибер.
Основные преимущества задвижек:
минимальные потери давления; высокая пропускная способность; возможность эксплуатации на трубопроводах большого диаметра.
Существуют следующие виды задвижек:
клиновые; параллельные; шиберные; с выдвижным шпинделем; с невыдвижным шпинделем.
Задвижки широко применяются на магистральных трубопроводах, где требуется медленное перекрытие потока без возникновения гидроударов.
К недостаткам относят значительные габариты и невозможность эффективного регулирования расхода среды.
Заслонка имеет более простую конструкцию. Ее затвор выполнен в виде диска, который вращается вокруг собственной оси внутри трубопровода.
Преимущества заслонок:
компактность; небольшой вес; простота монтажа; доступная стоимость.
Наиболее часто заслонки применяются:
в системах вентиляции; в воздуховодах; в газоходах; на трубопроводах низкого давления.
Однако герметичность заслонок уступает задвижкам, поэтому для ответственных систем их используют значительно реже.
Главное отличие заключается в механизме перекрытия потока: задвижка перемещает затвор поступательно, а заслонка — вращением.
Краны являются одним из самых распространенных видов арматуры благодаря простоте эксплуатации и высокой надежности.
Конструкция включает корпус и пробку с отверстием для прохождения среды. При повороте пробки отверстие либо совпадает с осью трубопровода, либо перекрывает ее.
Главное преимущество кранов заключается в быстродействии. Для открытия или закрытия достаточно повернуть рукоятку на 90 градусов.
В зависимости от способа прижатия пробки различают сальниковые и натяжные краны.
В зависимости от формы запирающего элемента — конусные, цилиндрические, шаровые краны.

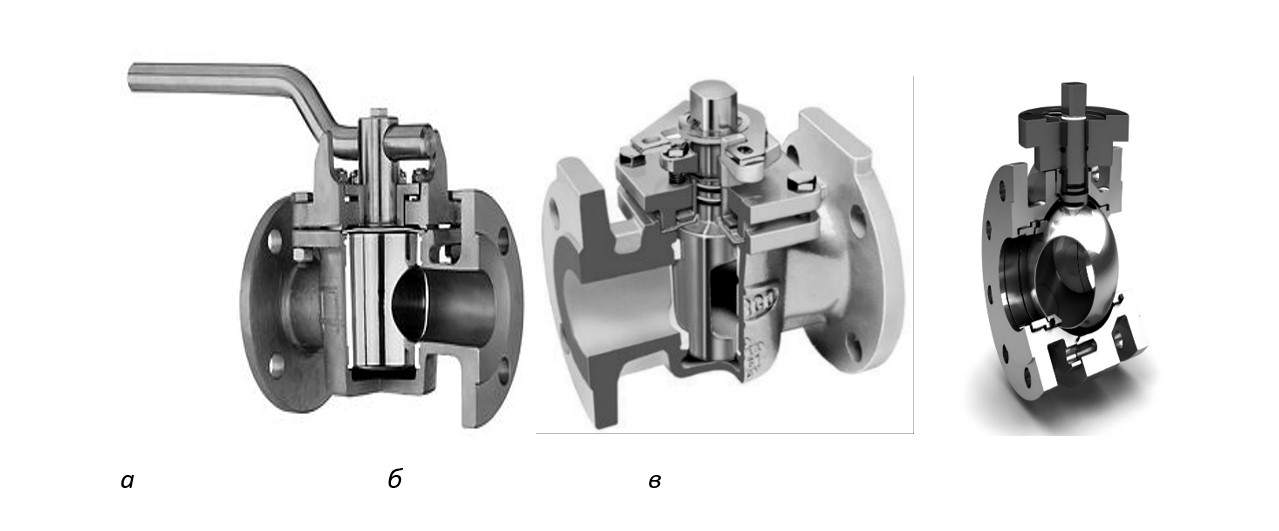

Рис. 2. Кран конусный а, цилиндрический б и шаровой в
Внутри корпуса располагается коническая пробка с проходным отверстием.
Преимущества:
надежная герметичность; простая конструкция; доступная стоимость.
Недостатком является необходимость значительного усилия при повороте пробки, особенно после длительной эксплуатации.
Используются не только для перекрытия потока, но и для регулирования его объема.
Благодаря возможности перемещения пробки по высоте такие устройства относятся к категории регулирующая арматура.
Наиболее популярное решение на современном рынке.
Запорный элемент выполнен в форме полированного шара с центральным отверстием.
Преимущества шаровых кранов:
высокая герметичность; долговечность; минимальное гидравлическое сопротивление; устойчивость к коррозии; удобство эксплуатации.
Сегодня именно шаровые краны составляют основу большинства бытовых и промышленных систем водоснабжения.
Клапаны считаются наиболее универсальным видом арматуры. Они используются как для перекрытия потока, так и для его регулирования.
Отсечные (защитные) клапаны предназначены для быстрого отключения трубопровода (перекрытия проходного сечения потока среды) при аварийной ситуации или по технологическим требованиям.
Их преимущества:
высокая герметичность; надежность; устойчивость к износу.
Они широко применяются в коммунальных и промышленных системах как запорная арматура.
Если необходимо изменять расход рабочей среды, используются регулирующие клапаны.
Такая регулирующая арматура позволяет:
поддерживать заданное давление; регулировать температуру; контролировать расход жидкости или газа; автоматизировать работу инженерных систем.
Регулирующие клапаны часто входят в состав современных автоматизированных комплексов.
Вместо традиционного затвора применяется гибкая мембрана.
Она используется при работе с:
химически активными веществами; солевыми растворами; агрессивными средами.
Работа основана на пережатии гибкого шланга специальным механизмом.
Главное достоинство таких устройств — отсутствие сложных уплотнений и высокая устойчивость к химически активным веществам.
Обратные клапаны относятся к защитной арматуре. Их задача — предотвращать движение рабочей среды в обратном направлении.
В обратных клапанах затвор открывается под действием потока среды, а при изменении его направления – закрывается.
В зависимости от принципа действия делятся на поворотные (рис. 3, а) и подъемные (рис. 3, б).

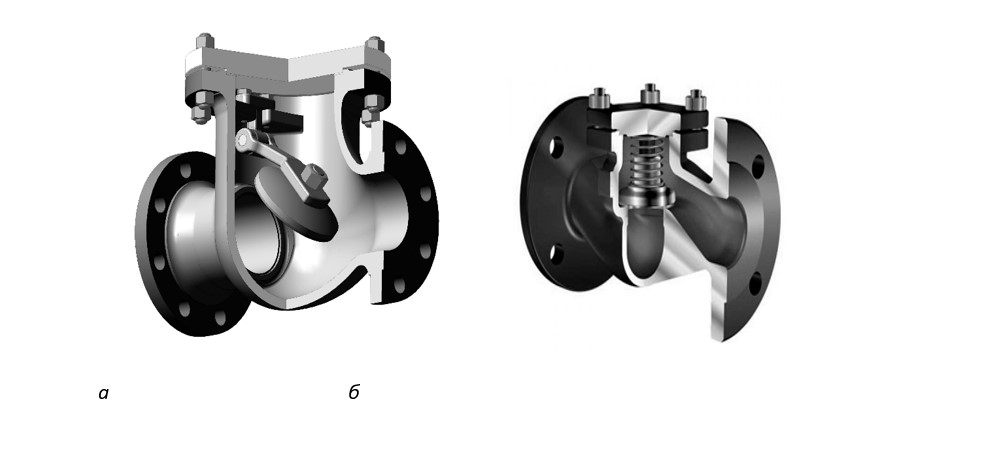

Рис. 3. Обратный клапан поворотный а и подъемный б
Большинство обратных клапанов могут устанавливаться на трубопровод в вертикальном и горизонтальном положении, но только с учетом направления движения потока рабочей среды (обычно указывается на корпусе стрелкой).
Поворотные клапаны подразделяются на простые и безударные.
Подъемные могут быть горизонтальными (для горизонтальных трубопроводов) и вертикальными (для вертикальных трубопроводов), односедельными и многоседельными.
Чтобы сделать обратный клапан более чувствительным к перемене направления потока и ускорить его посадку, тарелку снабжают пружиной, однако это повышает потерю напора и расход энергии на перемещение рабочей среды в трубопроводе.
После остановки насоса или изменения давления обратные клапаны автоматически перекрывают трубопровод и защищают оборудование от аварийных ситуаций.
Это трубопроводная арматура прямого действия, предназначенная для защиты системы от разрушения избыточным давлением.

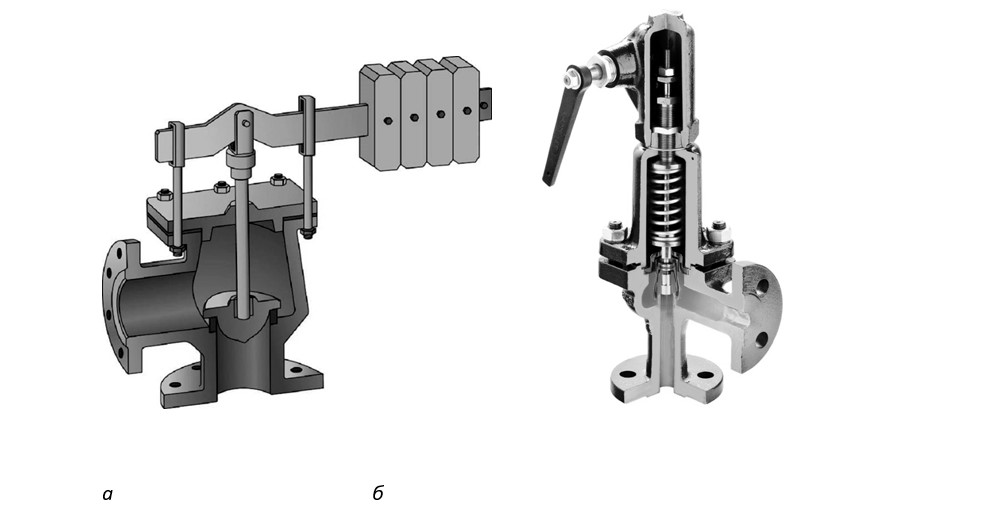

Предохранительный клапан рычажно-грузовой а и пружинный б
Если давление поднимается выше допустимого значения, клапан начинает сбрасывать из системы избыток рабочей среды; как только давление приходит в норму – прекращает.
Основные виды:
пружинные, рычажно-грузовые.
Использование таких устройств позволяет предотвратить разрушение трубопроводов и дорогостоящего оборудования.
Именно поэтому предохранительная арматура считается одним из ключевых элементов промышленной безопасности.
В ряде случаев требуется направлять поток по разным магистралям.
Для решения подобных задач используется распределительная арматура.
Она применяется:
в гидравлических системах, на насосных станциях, в автоматизированных производственных линиях, в системах отопления и вентиляции.
Основная функция таких устройств — изменение направления движения рабочей среды между несколькими контурами.
Даже идеально спроектированная система не сможет работать эффективно при наличии воздушных пробок.
Во время эксплуатации в теплоносителе или воде неизбежно присутствуют растворенные газы. При изменении температуры и давления они выделяются в виде пузырьков воздуха.
Накопление воздуха приводит к следующим проблемам:
снижению эффективности отопления; появлению шума; ускоренной коррозии; образованию отложений; нарушению циркуляции жидкости.
Для удаления воздуха используются воздухоотводчики.
Наиболее известный пример — кран Маевского.
Пользователь самостоятельно открывает выпускной канал и выпускает скопившийся воздух.
Преимущества:
простота конструкции, надежность, доступная стоимость.
Работают без участия человека.
Внутри корпуса установлен поплавковый механизм. При накоплении воздуха поплавок опускается и открывает выпускной клапан.
После удаления воздуха устройство автоматически закрывается.
Такие приборы способны удалять даже мельчайшие пузырьки газа из теплоносителя.
Они значительно повышают эффективность работы отопительных систем и продлевают срок службы оборудования.
Современная трубопроводная арматура представляет собой широкий класс устройств, обеспечивающих надежную и безопасную работу инженерных сетей. Ключевую роль в системах играют запорная арматура, регулирующая арматура, предохранительная арматура и распределительная арматура, каждая из которых выполняет собственные задачи.
Задвижки и заслонки отвечают за перекрытие потока, краны обеспечивают быстрое управление рабочей средой, клапаны позволяют регулировать параметры системы, а обратные клапаны защищают трубопроводы от обратного движения жидкости или газа. Не менее важны воздухоотводчики, предотвращающие образование воздушных пробок и повышающие эффективность работы оборудования.
